Beschrijving Schroeftransporteur

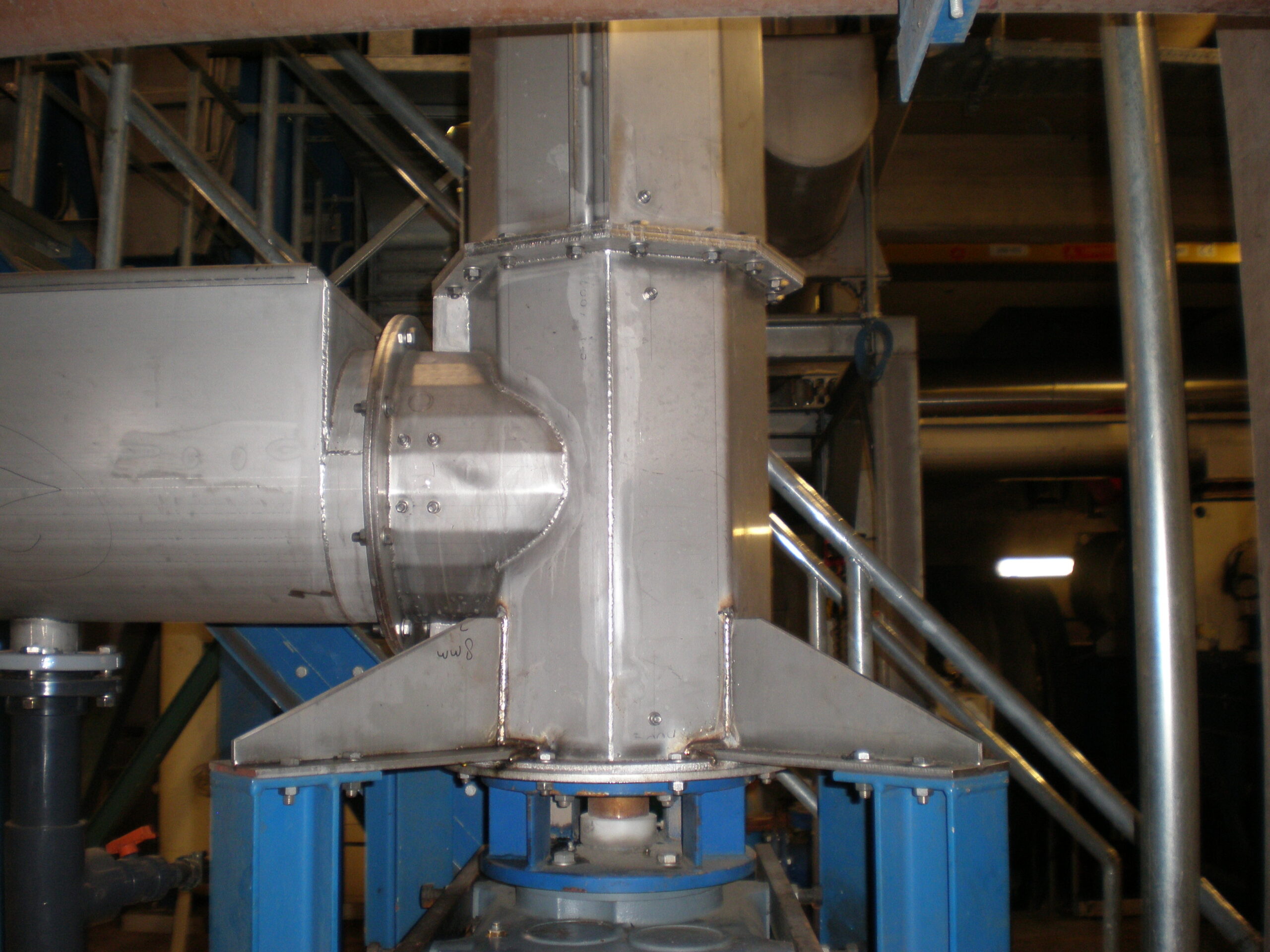

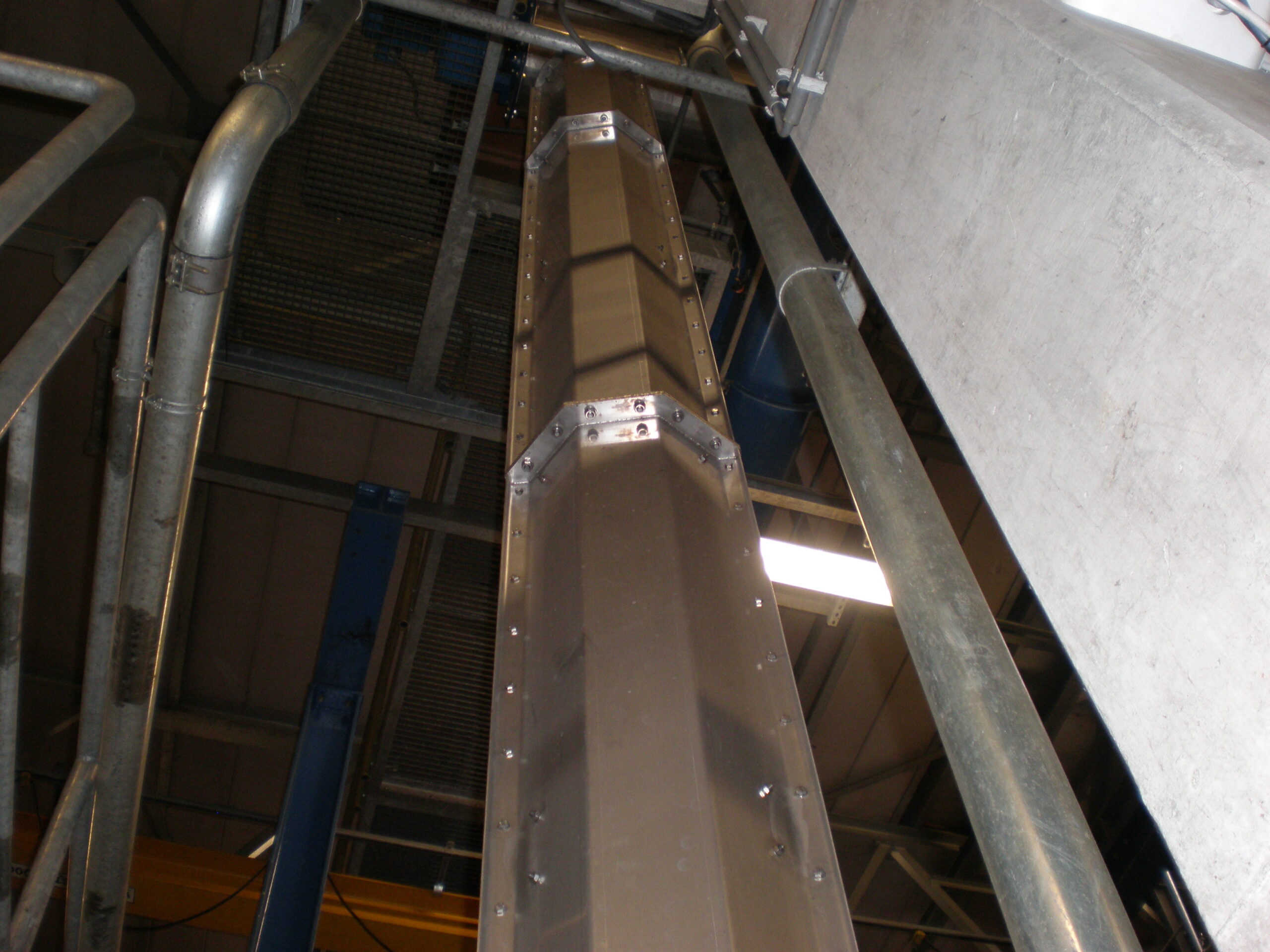

De schroeftransporteur van Jansen&Heuning – ook bekend als transportvijzel – transporteert droge of licht vochtige bulkgoederen gecontroleerd via een gesloten systeem. De installatie ondersteunt horizontale, opvoerend hellende en verticale toepassingen. Dankzij modulaire opbouw, maatwerkafmetingen en materiaalkeuze (staal, RVS of slijtvaststaal) sluit elke uitvoering naadloos aan op product, proces en omgeving. Dekselopties bestaan uit snelsluitingen of boutverbindingen.

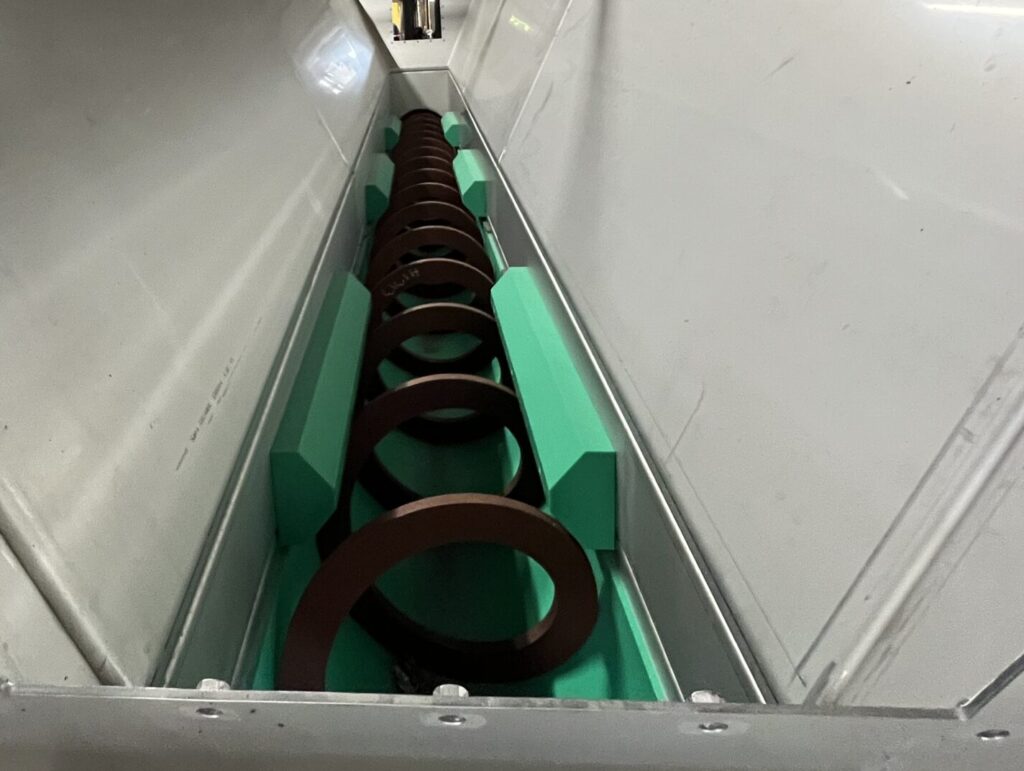

Jansen&Heuning levert schroeftransporteurs voor uiteenlopende sectoren, waaronder de voedingsmiddelenindustrie, chemie, recycling, mineralenverwerking en agrarische toepassingen. Voor plakkerige of klevende materialen biedt een asloze schroeftransporteur met lintuitvoering uitkomst. De schroeftransporteurs zijn beschikbaar in diverse diameters en capaciteiten.
Specificaties schroeftransporteurs

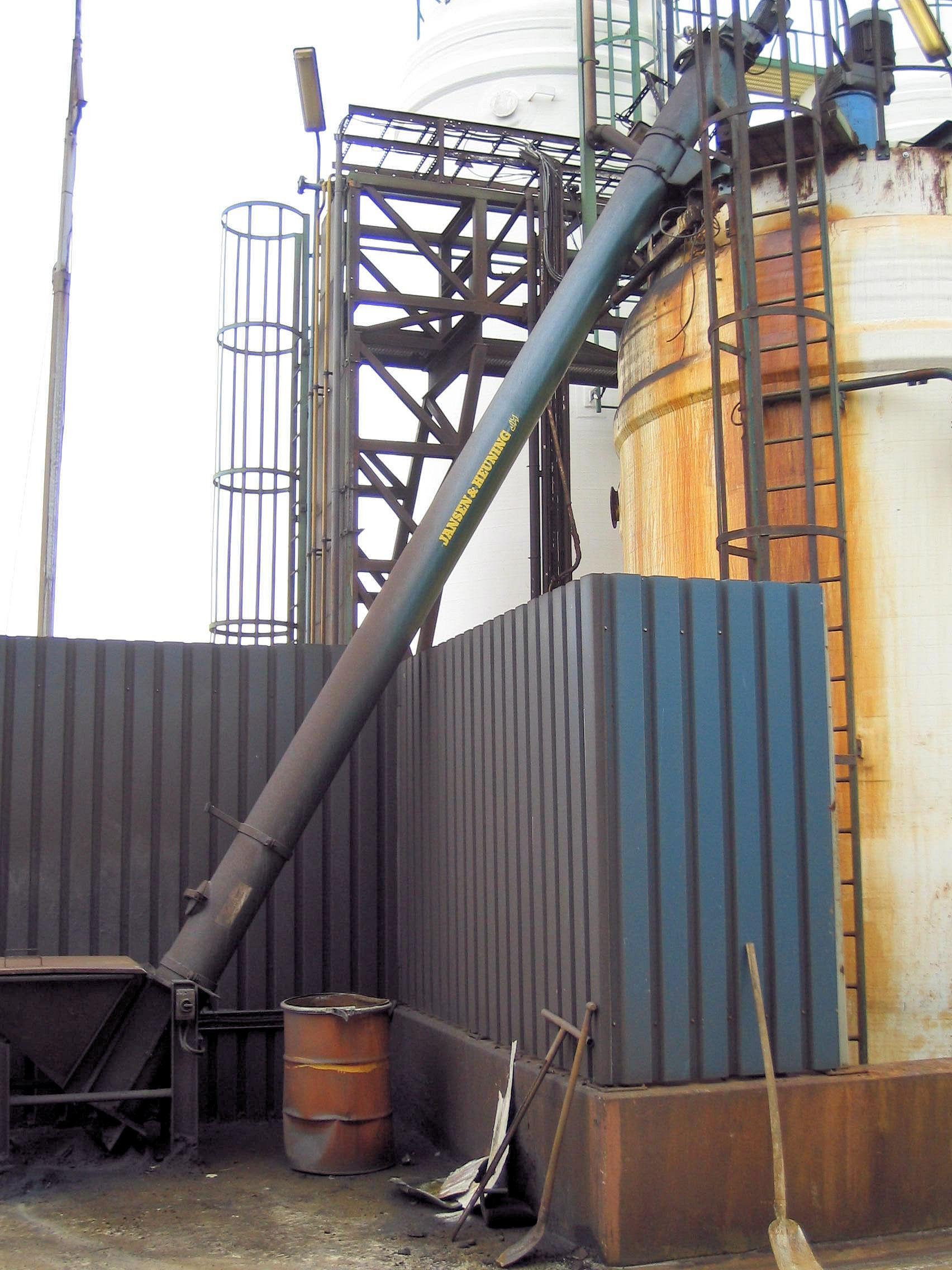

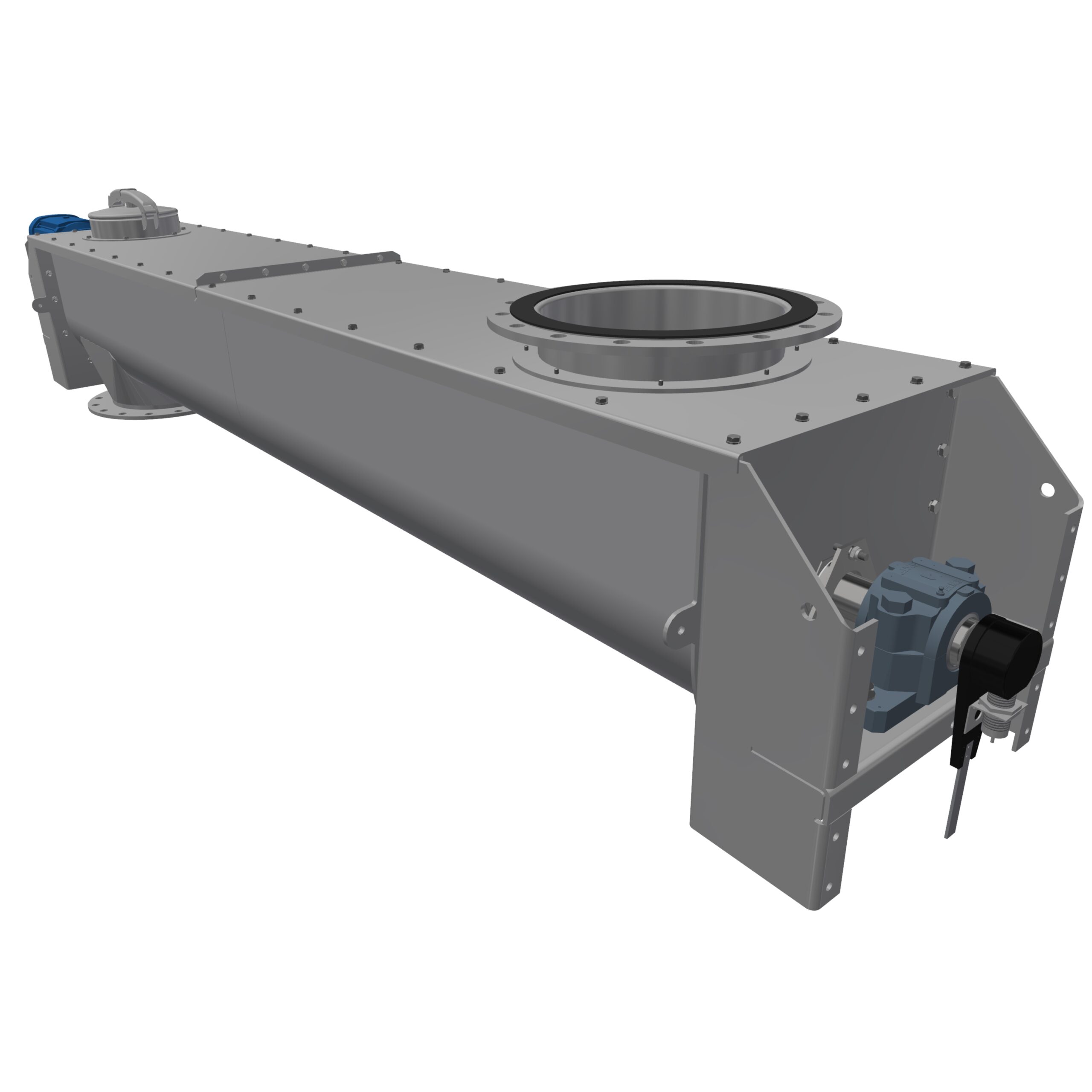

- Leverbaar als buis- of trogvormige transporteur
- Schroefblad in St37, RVS of slijtvaststaal
- Uitvoering met centrale as of asloos
- Aandrijfas Ø 40 t/m 100 mm
- Capaciteit tot 430 m³/uur
- Trogbreedte van 220 t/m 820 mm
- Diverse lageropties (kogel- of glijlager)

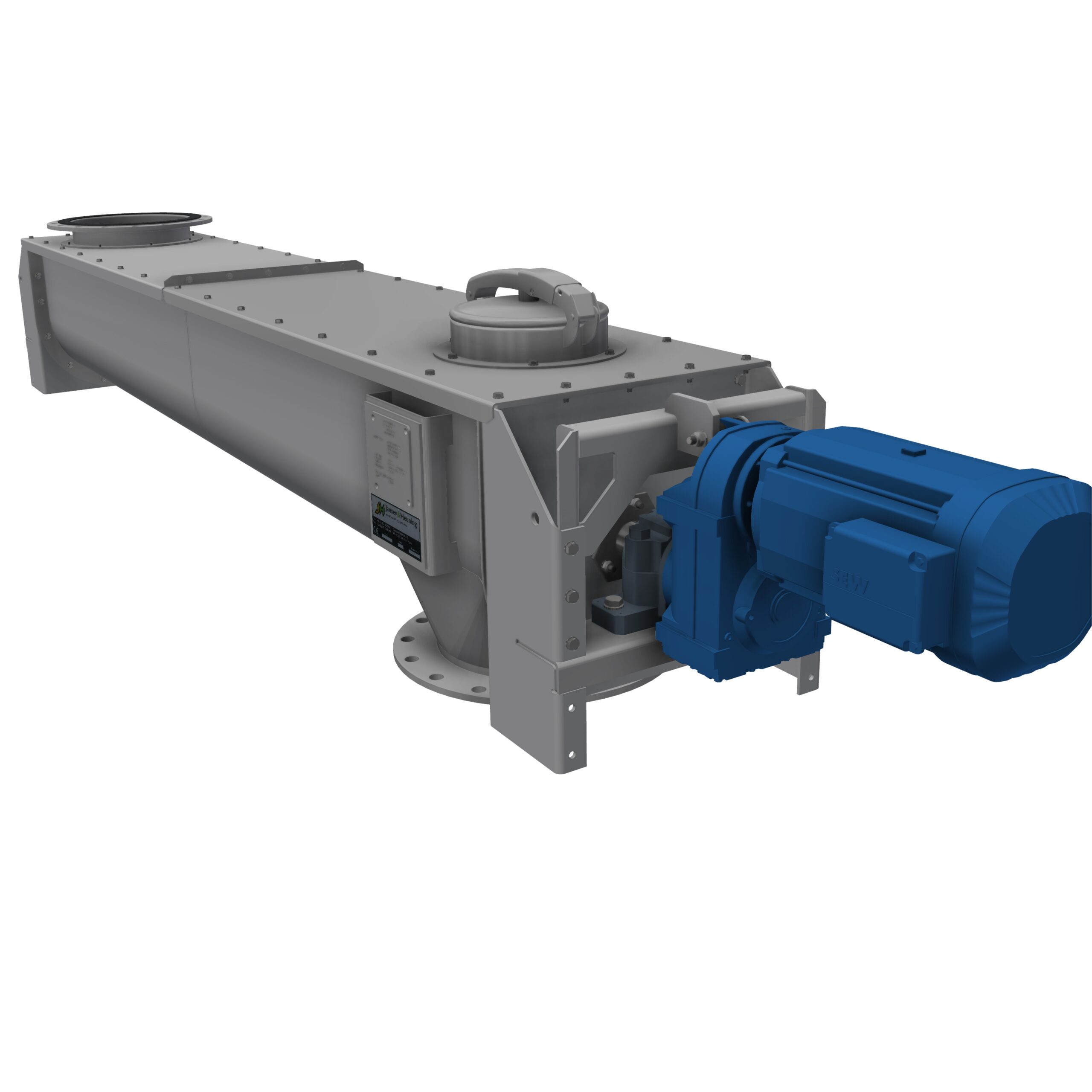

- Aandrijving met motorreductor, op aanvraag configureerbaar
|
|
JHS 200 | JHS 300 | JHS 400 | JHS 500 | JHS 600 | JHS 800 |
| Diameter schroefblad | 200 | 300 | 400 | 500 | 600 | 800 |
| Diameter aandrijfas | 40 | 50 | 60 | 70 | 80 | 100 |
| Breedte trog excl. flens | 220 | 320 | 420 | 520 | 620 | 820 |
| Breedte trog incl. flens/deksel | 340 | 340 | 540 | 640 | 740 | 940 |
| Hoogte trog | 330 | 330 | 530 | 630 | 730 | 930 |
| Capaciteit (m³/uur bij 45% vulling en v=0,6 m/s) |
20 | 54 | 100 | 170 | 217 | 430 |
alle inbouwmaten globaal, in mm |
||||||
Werking van de schroeftransporteur

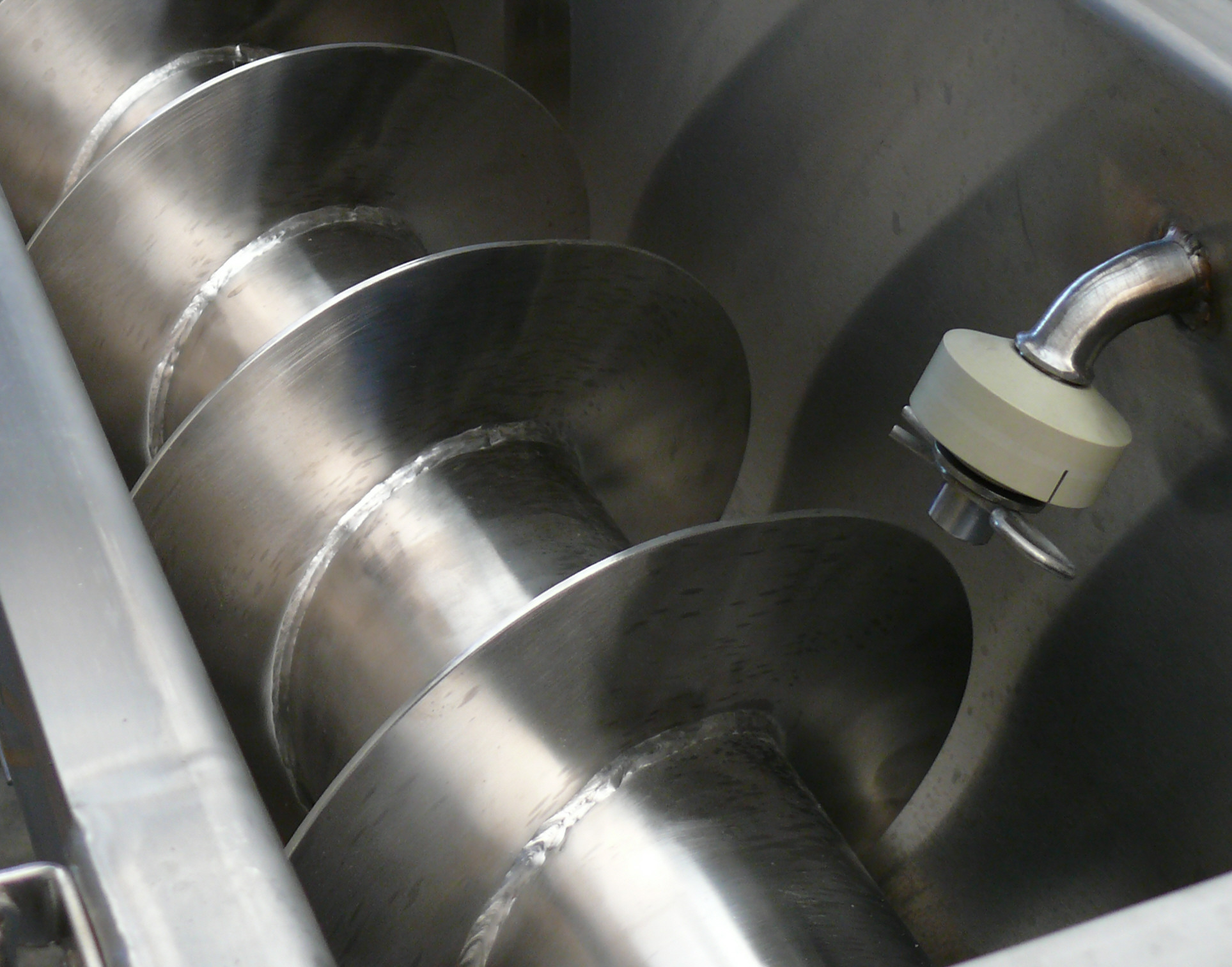

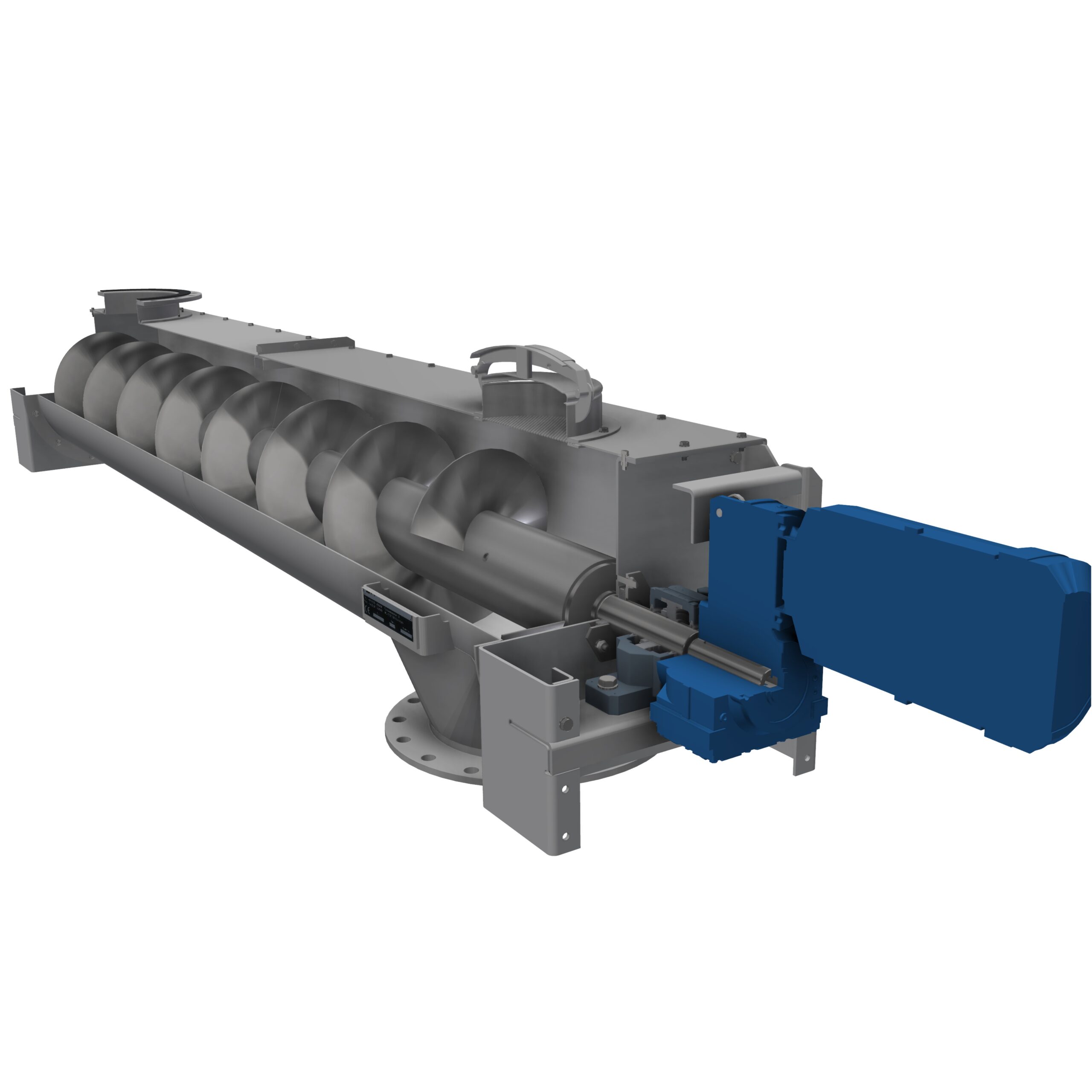

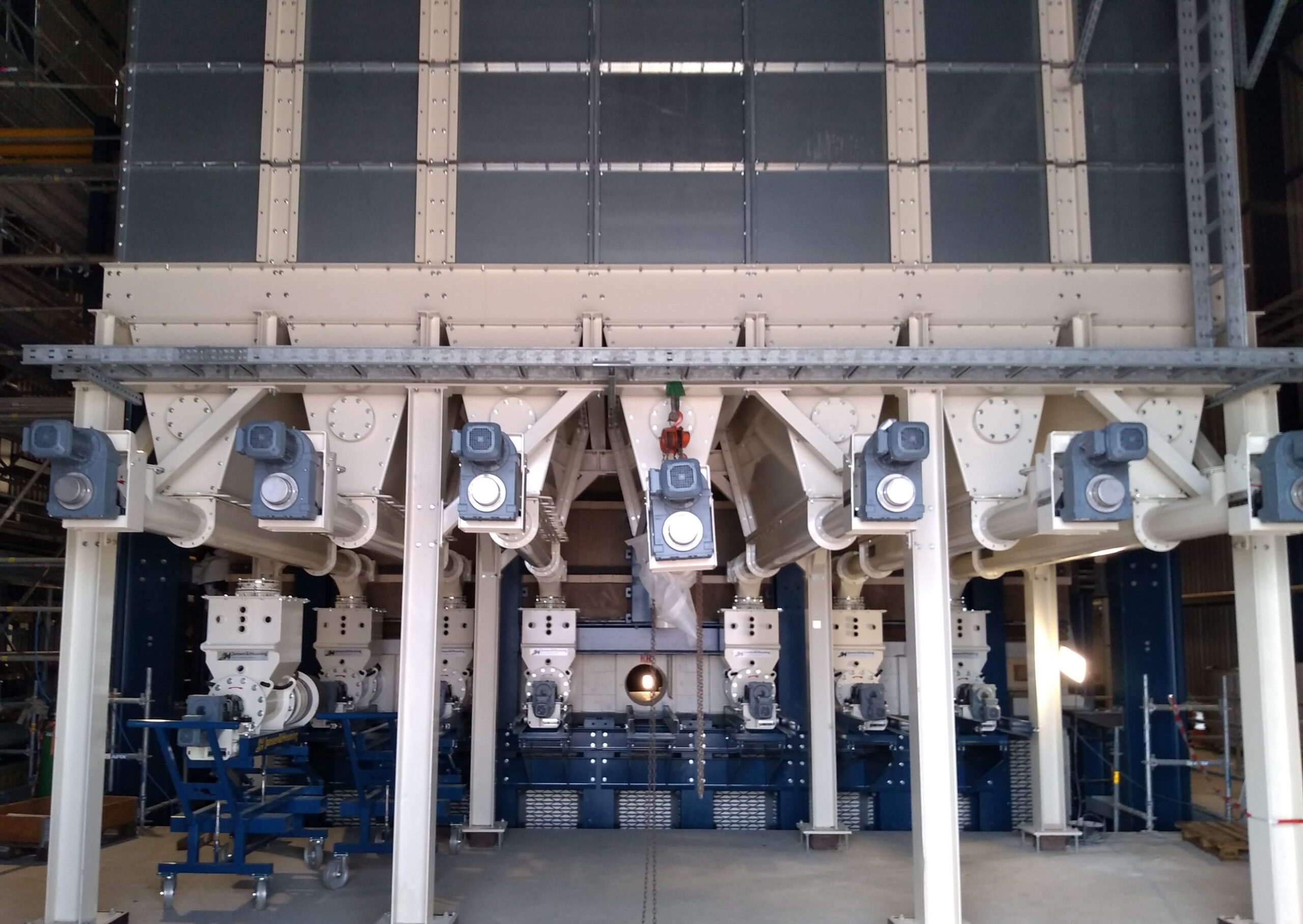

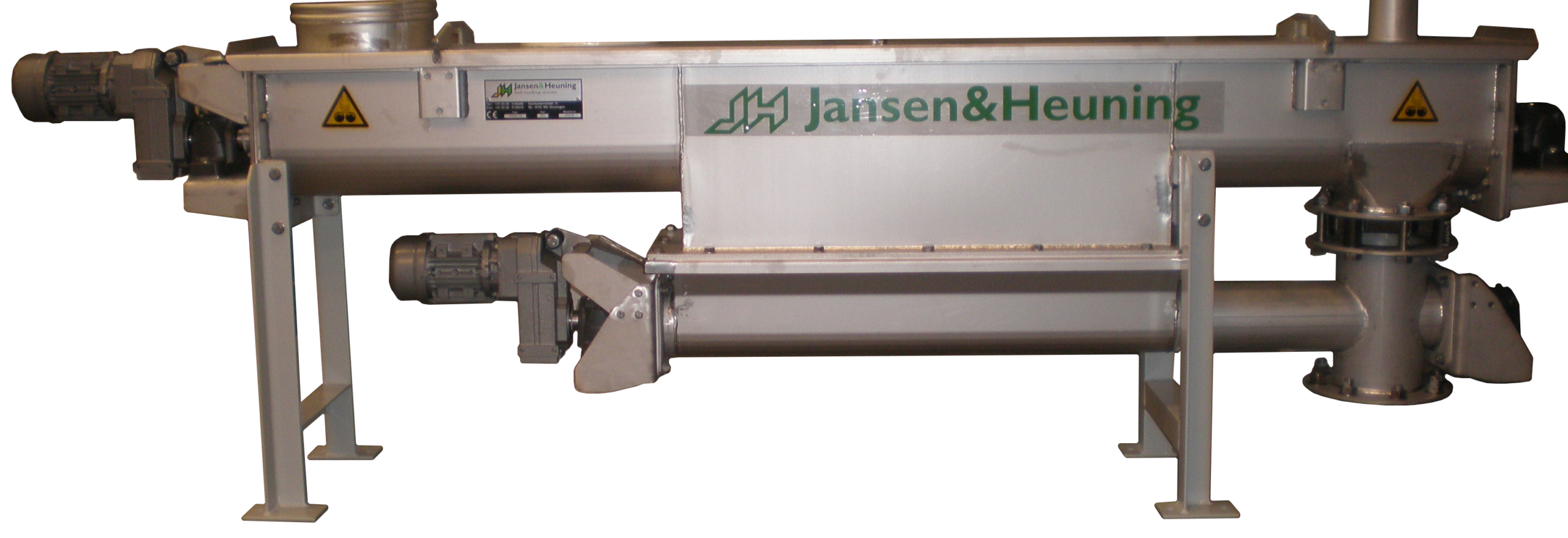

De vijzel bestaat uit een ronddraaiende spiraal die het product voortstuwt in een gesloten trog of buis. De transportsnelheid en vulling bepalen samen de capaciteit. Door het gesloten ontwerp wordt stofuittreding voorkomen. Transport is mogelijk in beide richtingen, met meerdere invoer- en uitvoerpunten. Een schroeftransporteur kan tevens worden gebruikt voor het doseren of mengen van een product.
Afhankelijk van de transportlengte en het toegepaste materiaal worden tussenlagers geplaatst, waaronder glijlagers (brons of gietijzer), deelbare kogellagers of systemen met vetretourleiding. Eindlagers zijn standaard buiten liggend en uitgerust met een stopbusafdichting. De aandrijving wordt rechtstreeks gekoppeld of uitgevoerd met een flensverbinding.
Voordelen Schroeftransporteur
- Geschikt voor horizontaal en licht hellend transport van stortgoederen
- Continu transportsysteem met gelijkmatige product stroom
- Geschikt voor natte of plakkerige materialen
- Lage onderhoudsbehoefte bij juiste de configuratie
- Compacte inbouw door gesloten buis- of trogvorm
- Diverse materiaalopties: staal, RVS, slijtvaste uitvoeringen
- Inzetbaar voor doseren, transporteren of mengen
- Modulaire opbouw, eenvoudig uit te breidden
- Capaciteit oplopend tot 480 (m³/uur bij 45% vulling en v=0,6 m/s)
Optioneel
- Thermisch verzinkte of gecoate afwerking
- Snel sluitingen of geboute afdekkappen
- Toerenwachter, overloopbeveiliging en inspectieluiken

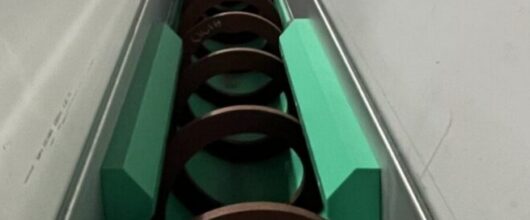

- Asloze vijzel voor moeilijk stromende of plakkende producten
Jansen&Heuning berekeningsprogramma
Met het JH-berekeningsprogramma wordt op basis van ingevoerde gegevens een passende schroeftransporteur berekend. Tekeningen uit het standaardprogramma zijn snel beschikbaar en direct geschikt voor productie.
Ook afwijkende uitvoeringen worden in overleg technisch uitgewerkt.
