Door Archimedes uitgevonden en nog steeds onmisbaar in bulkhandling! De schroeftransporteur is een uitstekend apparaat voor de wat kleinere afstanden, niet al te grote capaciteit en meerdere vul- en lospunten.

meer info

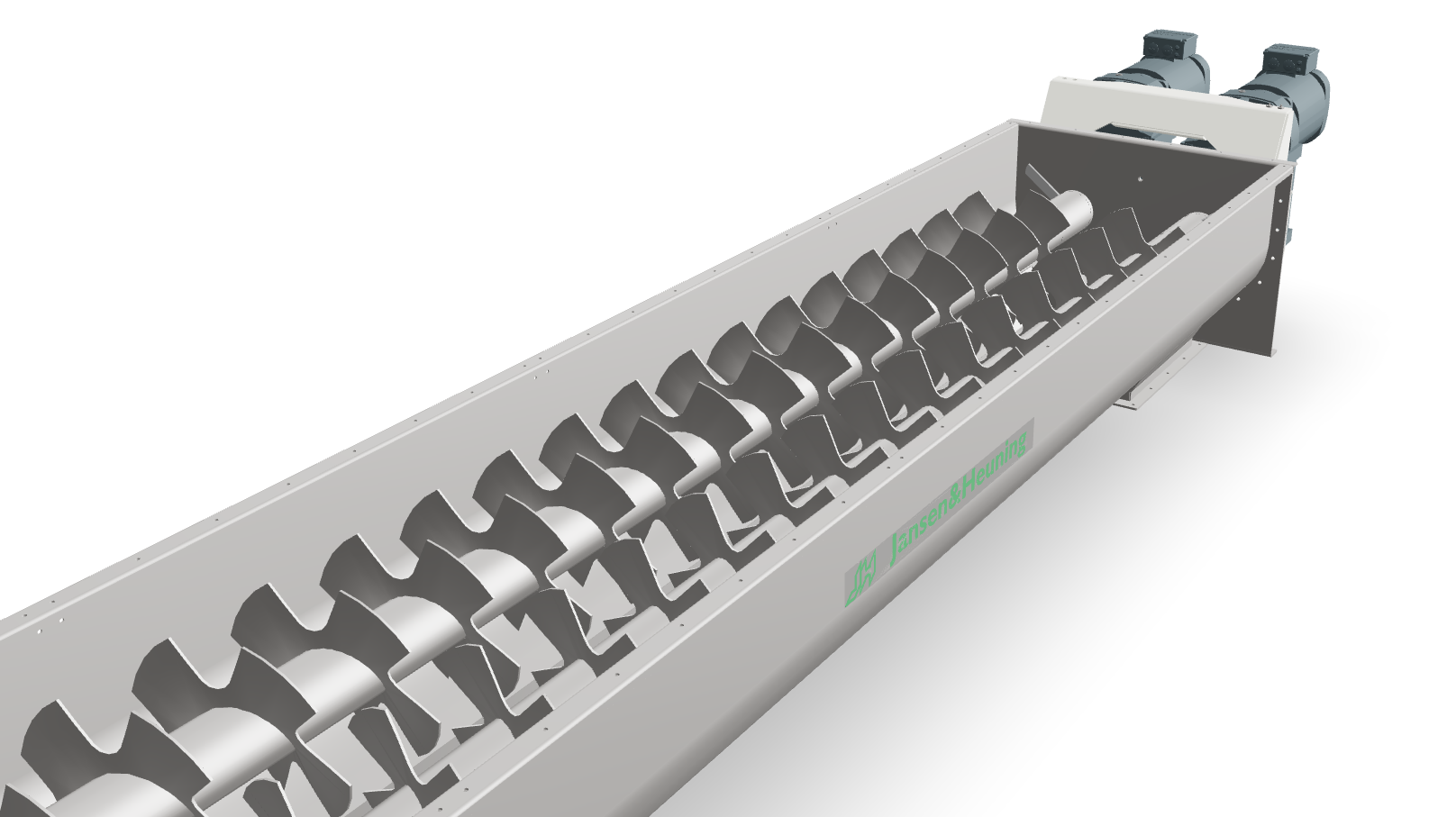

Jansen&Heuning heeft voor veel verschillende toepassingen schroeftransporteurs gebouwd: meel, graan, zout, kunstmest, eiwit, afvalstoffen, etc. Voor speciale toepassingen als kleverige producten worden asloze lintschroeven toegepast. Uitgevoerd als trog- of als pijpschroef voor horizontaal, opvoerend of verticaal transport.

Schroeflint

  • materiaal bladen in St37, mangaanstaal, RVS. etc.

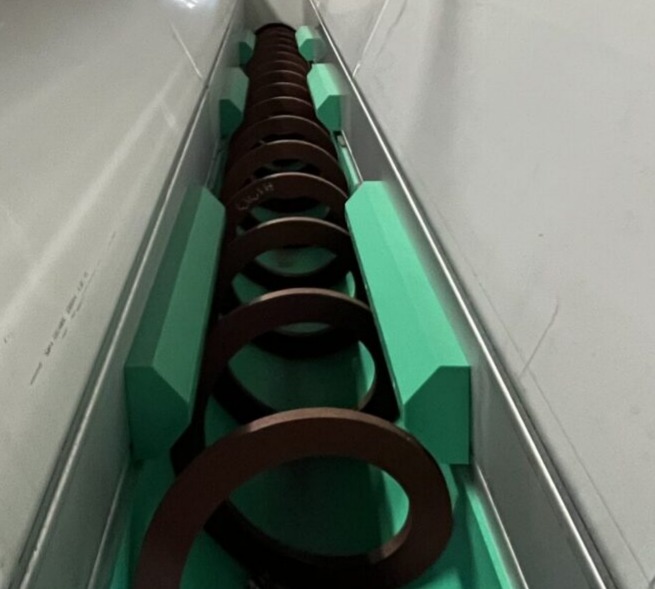

  • met centrale buis of asloos (voor klevende producten)
  • buisdiameter afhankelijk van de lengte en de toegestane doorbuiging

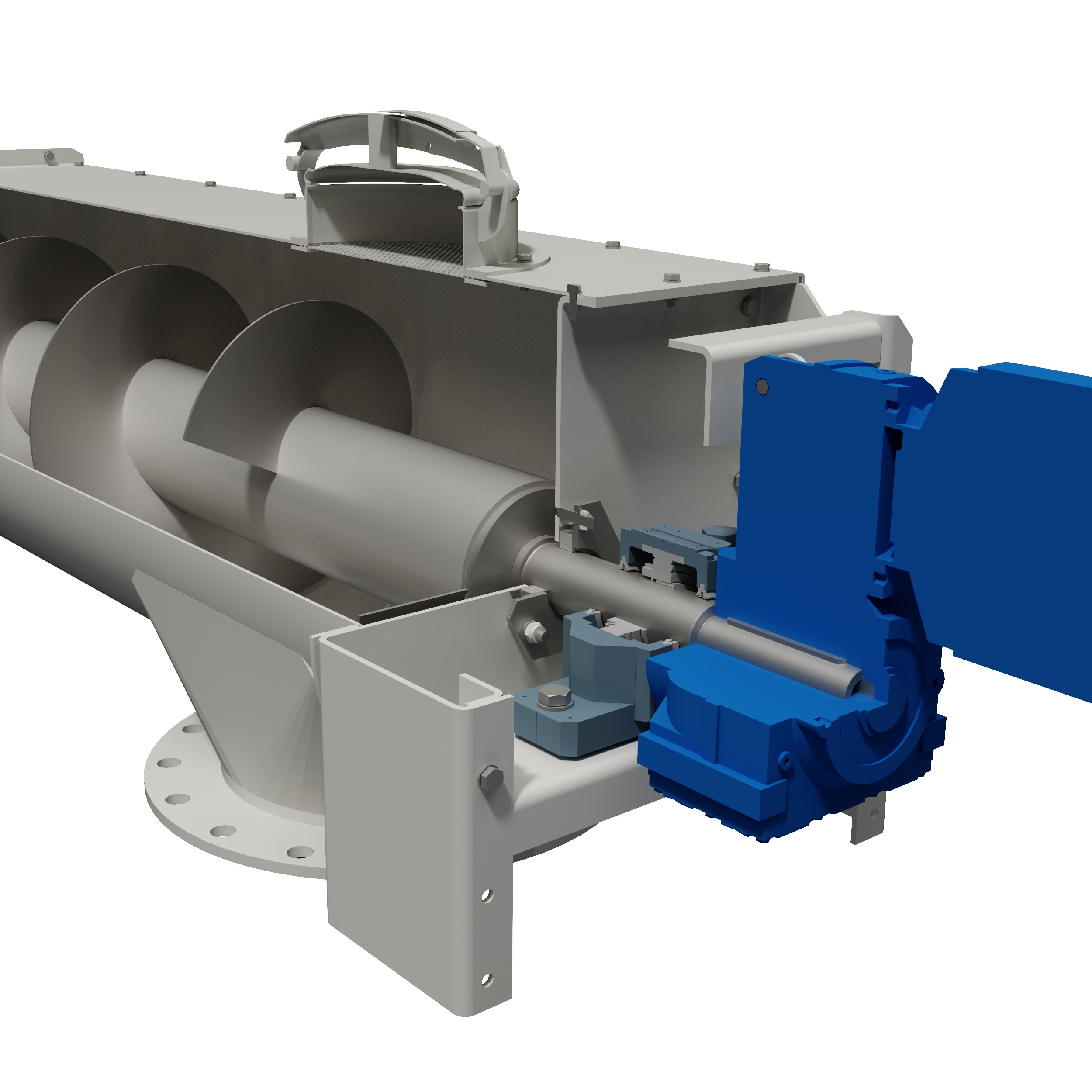

Lagering

  • tussenlagers bij grotere lengtes, in diverse uitvoeringen:
    – met zelfinstellend kogellager en vetretourleiding
    – deelbaar kogellager
    – bronzen glijlager
    – gietijzer glijlager
  • eindlagers buitenliggend met stopbusafdichting
  • eindassen gelast of met flensverbinding

Overig

  • verfsysteem naar keuze of thermisch verzinkt
  • trog in St.37, RVS, mangaanstaal etc.
  • deksels met snelsluitingen of gebout
  • toerenwachter, overloopbeveiliging e.d. mogelijk

Met het JH-berekeningsprogramma kunt u zelf uw transportinstallatie doorrekenen. U voert de gevraagde gegevens in en er rolt een optimaal berekende installatie voor u uit.

In de tabel ziet u ons standaardprogramma. Binnen een paar uur kunnen de tekeningen in productie worden gegeven, wat uiteraard doorwerkt in de prijs. Wilt u iets wat we niet eerder hebben gedaan: geen probleem. Wij zullen dit keurig in overleg met u uitwerken.





JHS 200 JHS 300 JHS 400 JHS 500 JHS 600 JHS 800
Diameter schroefblad 200 300 400 500 600 800
Diameter aandrijfas 40 50 60 70 80 100
Breedte trog excl. flens 220 320 420 520 620 820
Breedte trog incl. flens/deksel 340 340 540 640 740 940
Hoogte trog 330 330 530 630 730 930
Capaciteit (m³/uur bij
45% vulling en
v=0,6 m/s)
20 54 100 170 217 430
alle inbouwmaten globaal,
in mm
