Beschrijving Hamermolens

De DM6 hamermolen is een nieuw ontwikkelde molen voor het malen van veevoer voor varkens en pluimvee. De aanvoer van producten naar de hamermolen is bij voorkeur frequentiegestuurd, waardoor de aanvoer constant is. Dit heeft als voordeel dat het motorvermogen optimaal benut wordt. De afvoer kan via een kleine schroef onder de molen, eventueel met een filter voor aparte afvoer van stof en warme lucht. De capaciteit bij tarwe is tot 4 ton/uur. Het voordeel van deze eenvoudige, maar robuuste constructie is dat er weinig warmteontwikkeling optreedt tijdens het maalproces en dat het vervangen van slijtonderdelen zeer gemakkelijk is.

Rotor met zuigeffect tot 4 ton/uur

Het materiaal wordt aangezogen in het midden van de rotor, waarbij het gelijkmatig verdeeld wordt over de zeef. Het mechanische transport van en naar de molen in combinatie met het zuigeffect verzorgen de meest optimale vermaling met een laag energieverbruik en beperkte opwarming van het product.

Koeling en stofafzuiging tijdens het maalproces

Wanneer er vochtige materialen en/of wanneer er heel fijn gemalen wordt, raden wij aan om voor een bepaalde luchtstroom te zorgen in de molen. De luchtstroom zorgt voor een koelende en drogende werking en minimaliseert de stofontwikkeling in de molen en de volgende transportmiddelen.

Het beste effect wordt bereikt door een actief filter (puntfilter) toe te passen op de transportinstallatie vlak na de molen. De luchtstroom dient afhankelijk van de maalcapaciteit zo’n 300 tot 700 m3/uur te bedragen. Na het beëindigen van het maalproces wordt een na filter tijd van 30 minuten geadviseerd om schimmels in de molen tegen te gaan.

Hamers

De hamers zijn gemaakt van duurzaam, gehard staal en zijn bovendien verkrijgbaar met extra opgelast slijtvast materiaal. De originele hamers hebben een lange levensduur en een probleemloze werking; elke hamer wordt uitgebreid op kwaliteit gecontroleerd.

Zeven

De molen is leverbaar met twee verschillende soorten zeven; een draadzeef of een plaatzeef. De draadzeef bestaat uit geweven staal en geeft een iets hogere capaciteit dan de plaatzeef. De plaatzeef is volledig vlak en heeft ronde gaten. De levensduur van een plaatzeef is iets langer dan van een draadzeef. De capaciteit is afhankelijk van de maat zeef, het product en het vochtgehalte. De molen in standaarduitvoering verwerkt producten met een vochtgehalte tot 20%. Zeefperforaties beschikbaar van Ø1,0 mm  t/m 15×15 mm.

Capaciteit in kg/u (motorvermogen van 7,5 tot 22 kW)

De aangegeven capaciteiten zijn indicatief.



indicatie capaciteit kg/uur 4,0 mm plaatzeef
kw 7,5 11 15 22
Gerst 950 1280 1650 2300
Tarwe 1250 1960 2780 4200
Haver 350 610 895 1400
Mais 1400 2340 3420 5300



indicatie capaciteit kg/uur 3,15 mm draadzeef
kw 7,5 11 15 22
Gerst 1200 1880 2650 4000
Tarwe 1250 1960 2780 4200
Haver 500 810 1170 1800
Mais 1950 3050 4300 6500

De capaciteit is afhankelijk van type zeef, motor, vochtgehalte en product.

Motor 7,5 – 11,0 – 15,0 – 22 kW (2800 rpm)
Zeefoppervlak 2.700 cm²
Zeeftype plaatzeef (Ø) of draadzeef (◊)
Aantal hamers 28 stuks
Geluidsniveau ca. 85 Db (A)
Gewicht 205 – 245 – 255 – 270 – 315 kg
Capaciteit 350 – 6500 kg/h

De capaciteit bij het malen van vochtig product vermindert met 5% telkens wanneer het vochtgehalte met 1% stijgt.

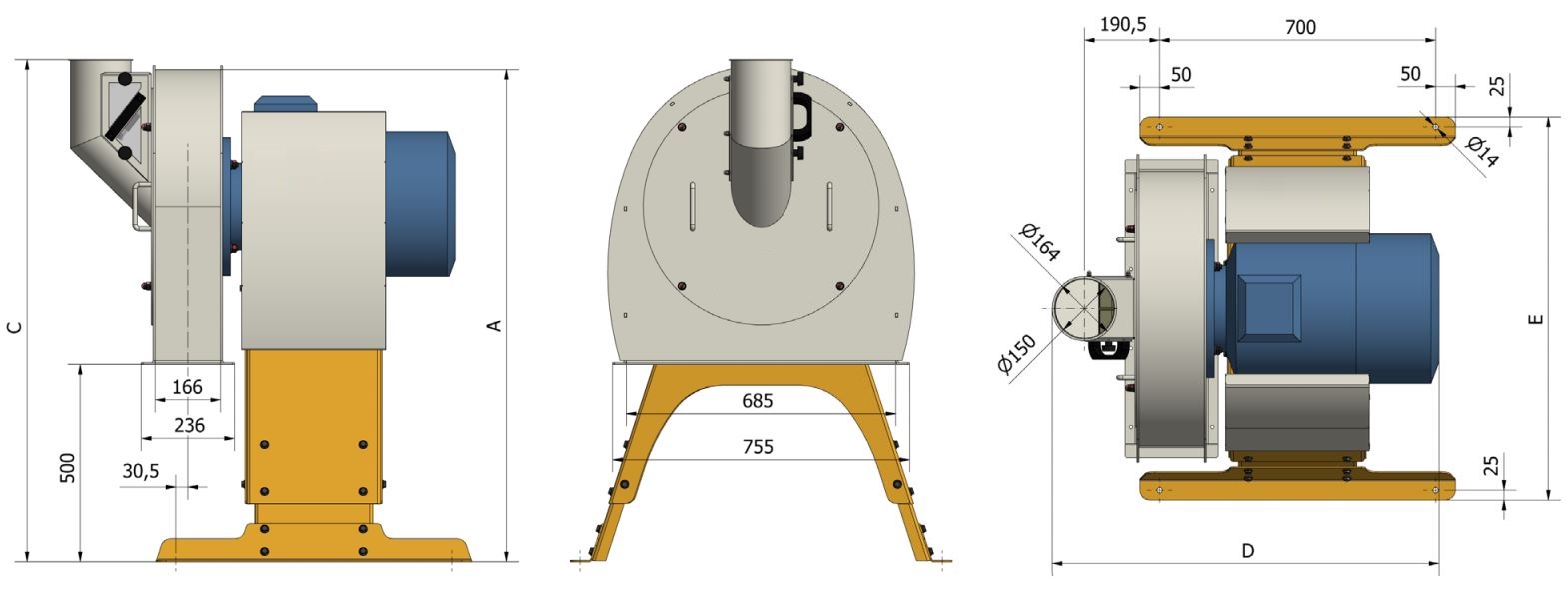

Afmetingen in mm

DM6 A B C D E
7,5 kW 1102-1400 452-750 1200-1500 830 971-1165
11 kW 1130-1400 480-750 1230-1500 940
15 kW
22 kW 1150-1400 500-750 1250-1500 1025
