Beschrijving Hamermolens

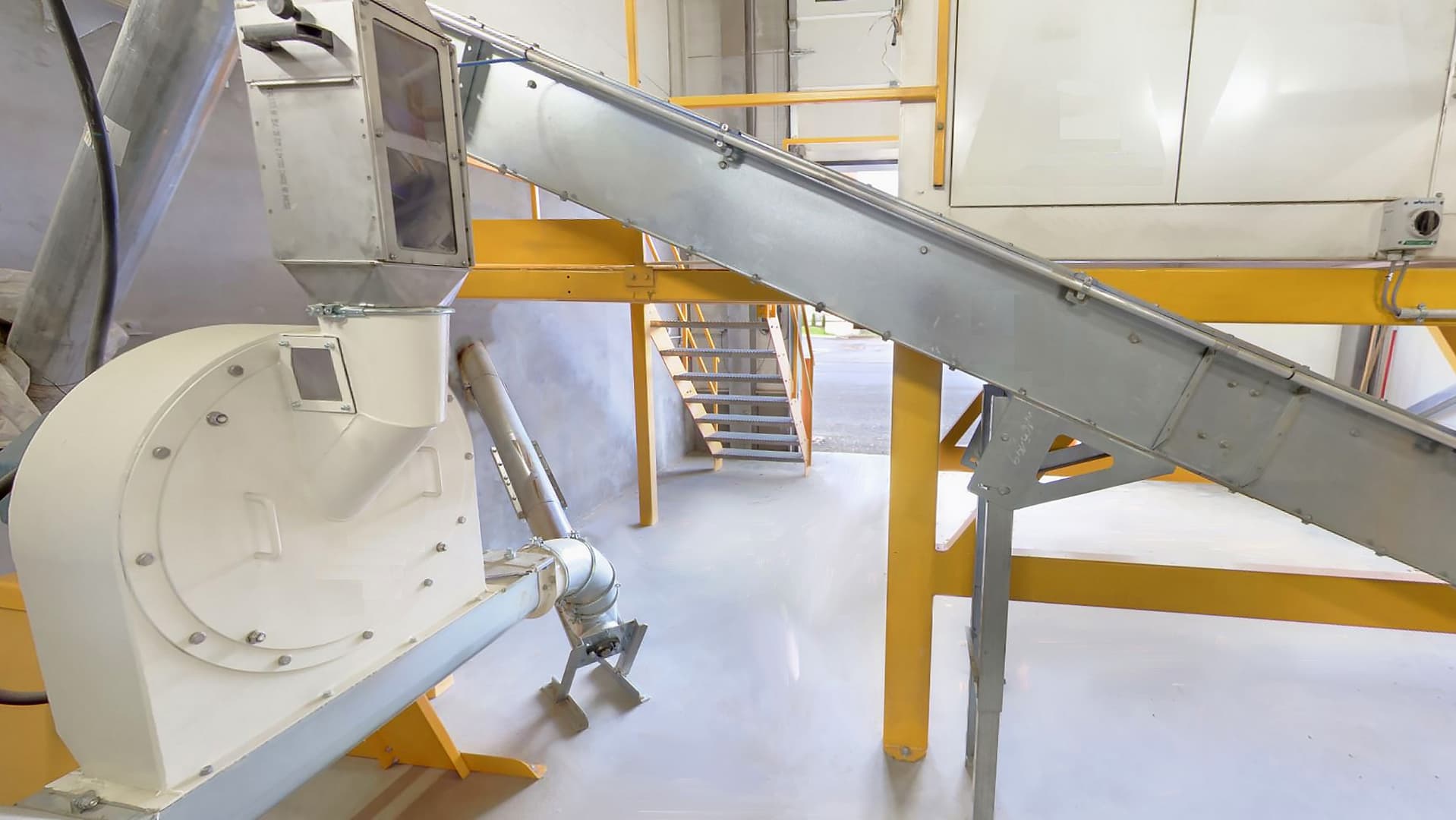

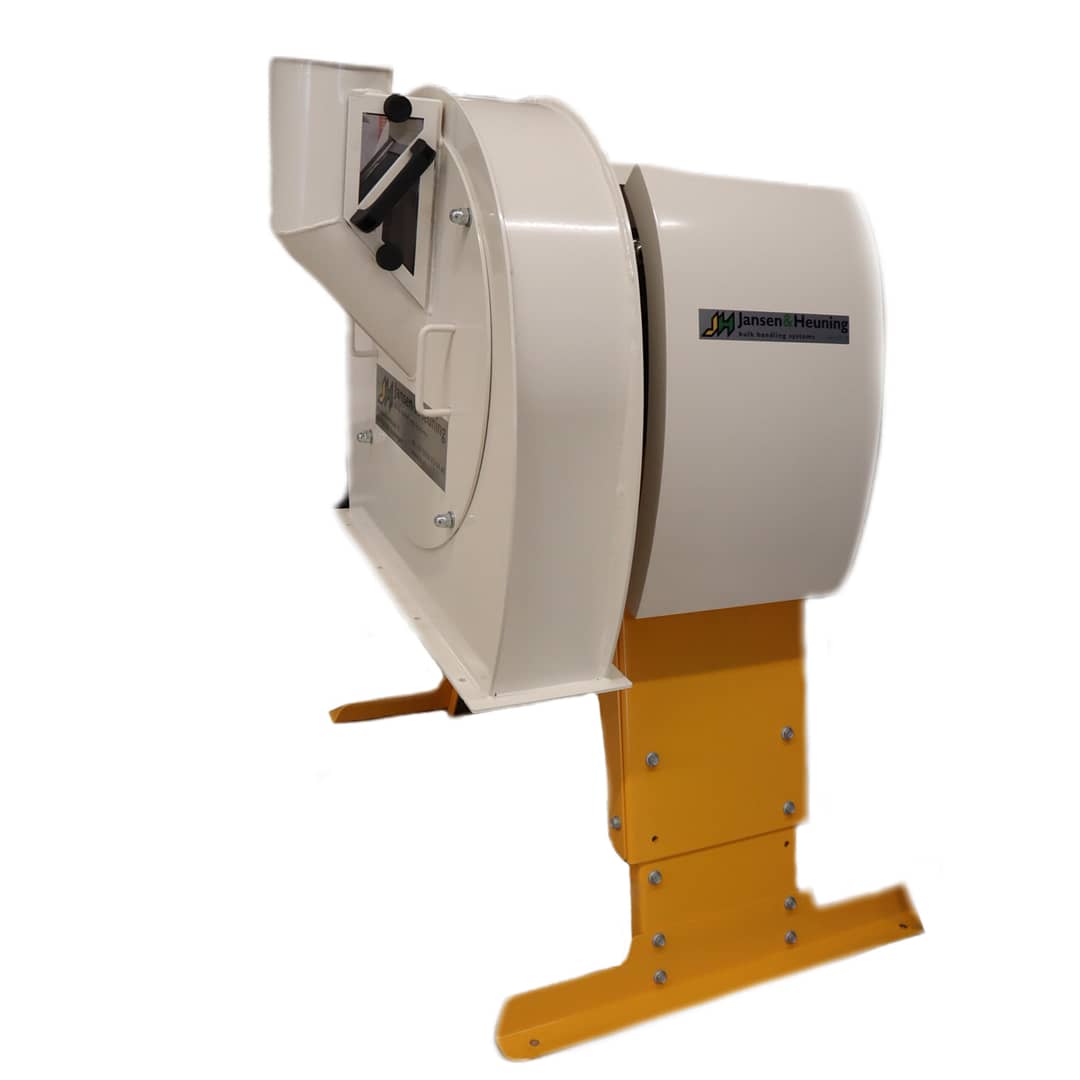

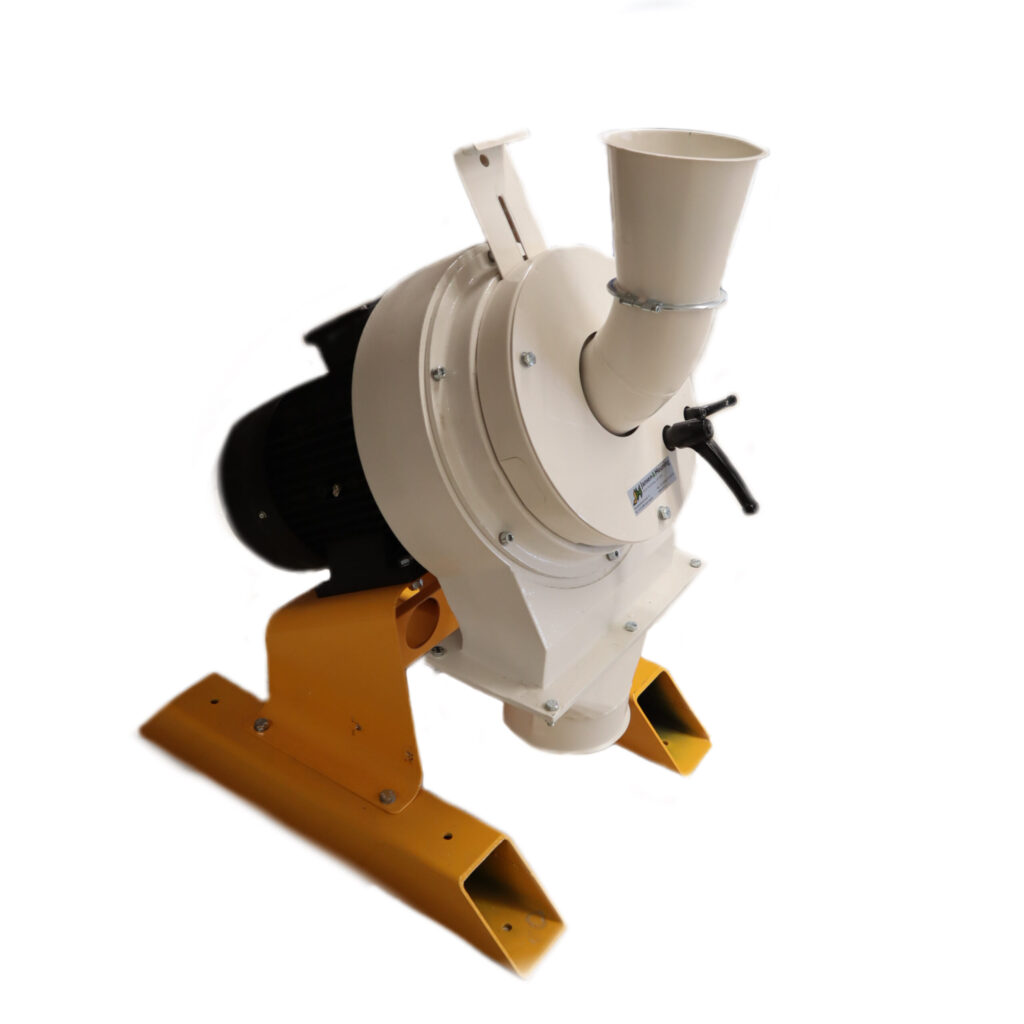

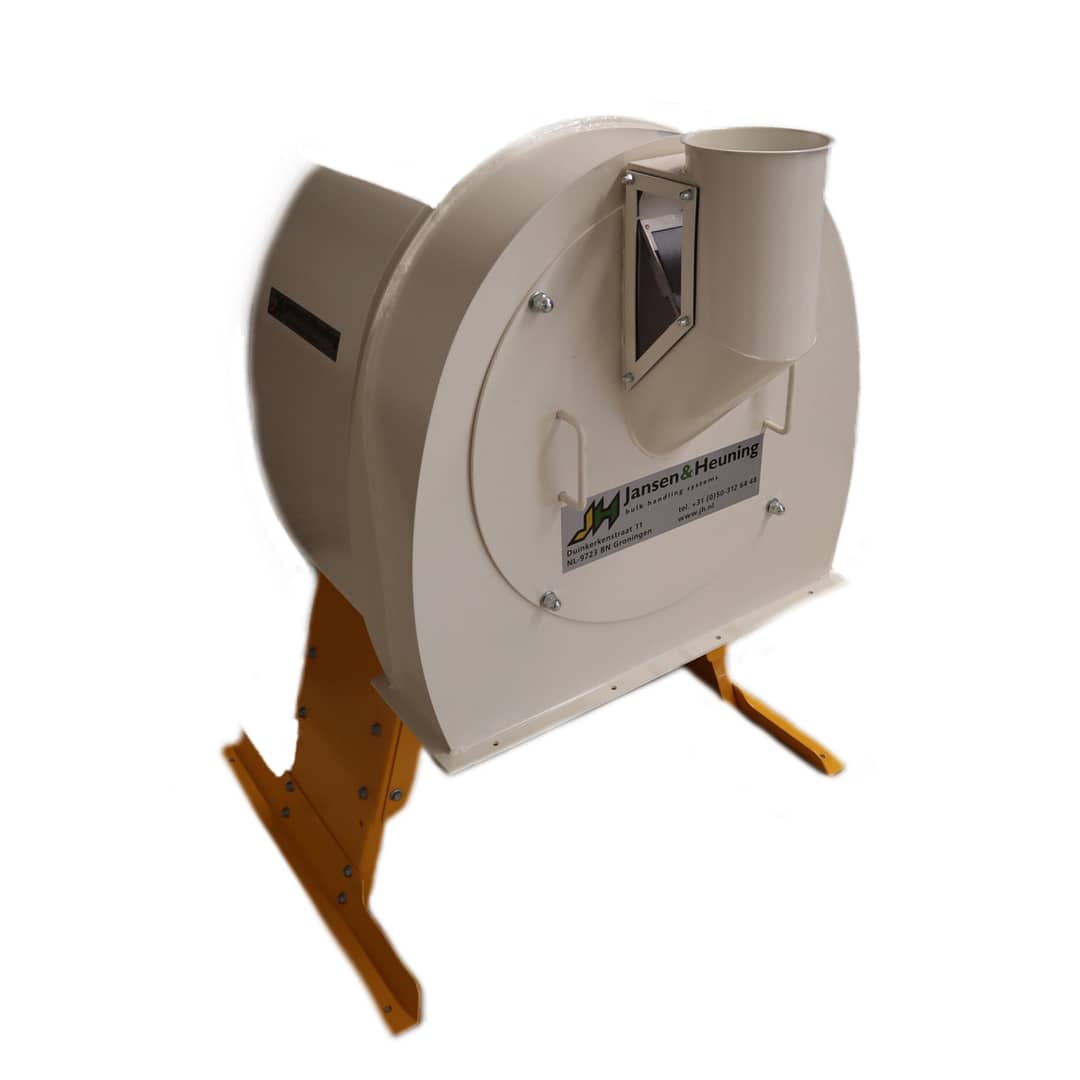

De DM6 hamermolen is een nieuw ontwikkelde vermalingsinstallatie voor het malen van veevoer voor varkens en pluimvee. De productaanvoer naar de hamermolen is bij voorkeur frequentiegestuurd, wat zorgt voor een constante toevoer. Dit resulteert in een efficiënte benutting van het motorvermogen. Voor de afvoer is een compacte schroeftransporteur onder de molen beschikbaar, eventueel uitgerust met een filter voor afzonderlijke afvoer van stof en warme lucht. De capaciteit van de hamermolen bij tarwe bedraagt tot 4 ton per uur. Dankzij de eenvoudige, maar doordachte constructie ontstaat er minimale warmteontwikkeling tijdens het maalproces en is het vervangen van slijtdelen zeer eenvoudig.

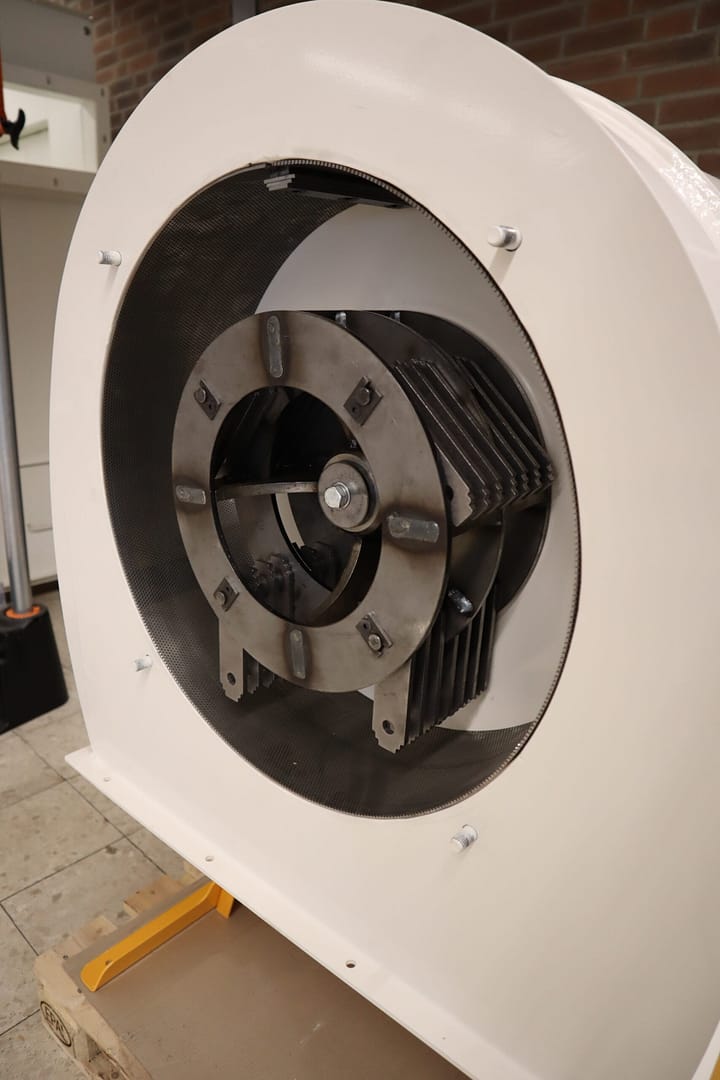

Rotor met zuigeffect voor optimale vermaling
Het aangevoerde materiaal wordt in het midden van de rotor aangezogen en gelijkmatig verdeeld over de zeef. Door de combinatie van mechanisch transport en het zuigeffect wordt een efficiënte vermaling gerealiseerd met laag energieverbruik en minimale opwarming van het product.
Hamermolen met actieve koeling en stofafzuiging
Bij verwerking van vochtige producten of wanneer er fijn gemalen wordt, is het aan te raden om een gecontroleerde luchtstroom door de molen te creëren. Deze luchtstroom draagt bij aan koeling en droging van het materiaal en vermindert stofvorming in zowel de molen als het navolgende transportsysteem.
Het beste resultaat wordt behaald met een actief filter (puntfilter) dat direct na de hamermolen op de transportlijn wordt aangesloten. Afhankelijk van de capaciteit is een luchtstroom van circa 300 tot 700 m³/uur vereist. Na afloop van het maalproces wordt een nalooptijd van 30 minuten geadviseerd om schimmelvorming in de molen te voorkomen.
Duurzame hamers met lange levensduur
De hamers zijn vervaardigd uit gehard staal en verkrijgbaar met een extra slijtvast lasmateriaal. De originele hamers hebben een lange levensduur en zorgen voor een betrouwbare werking. Iedere hamer ondergaat een strenge kwaliteitscontrole.

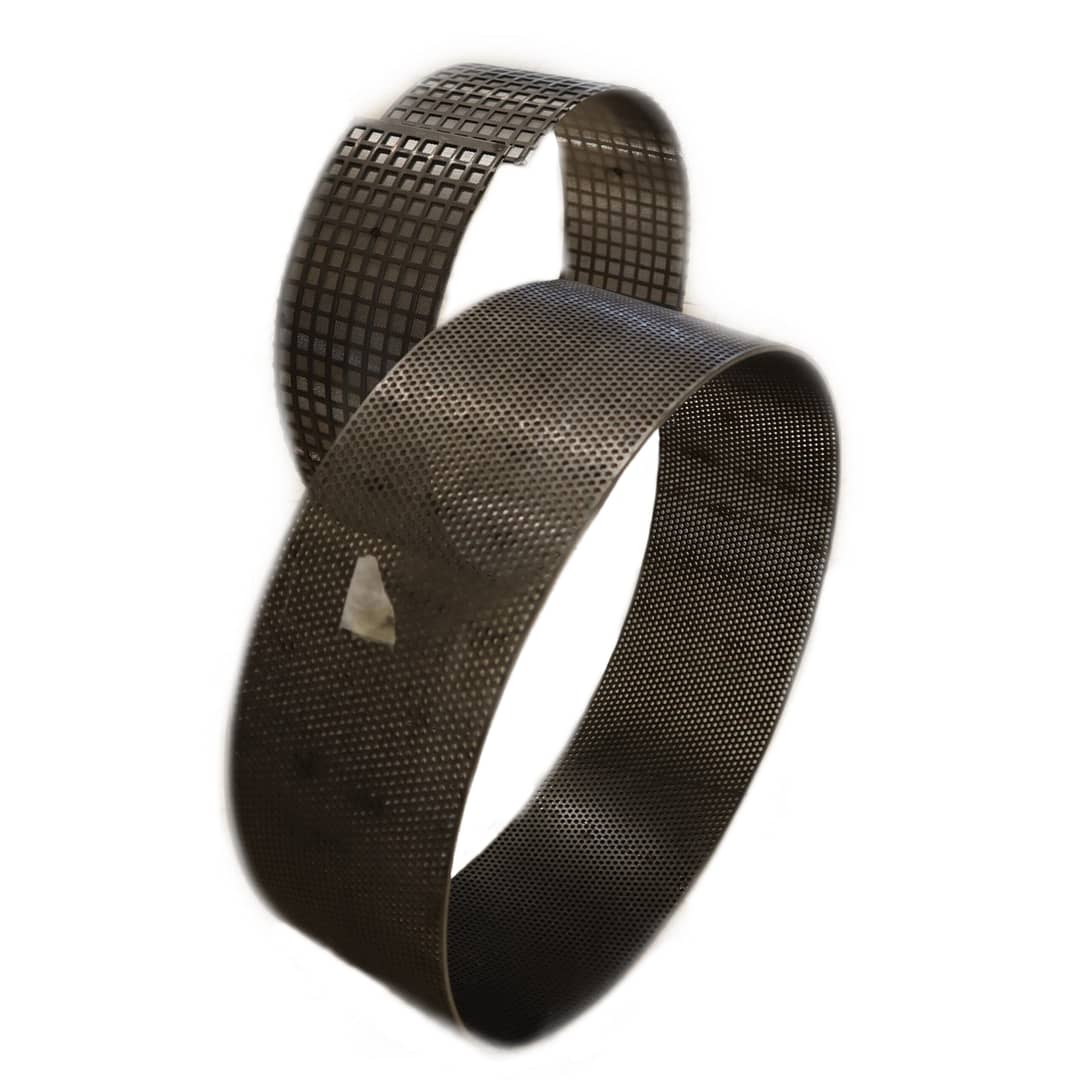

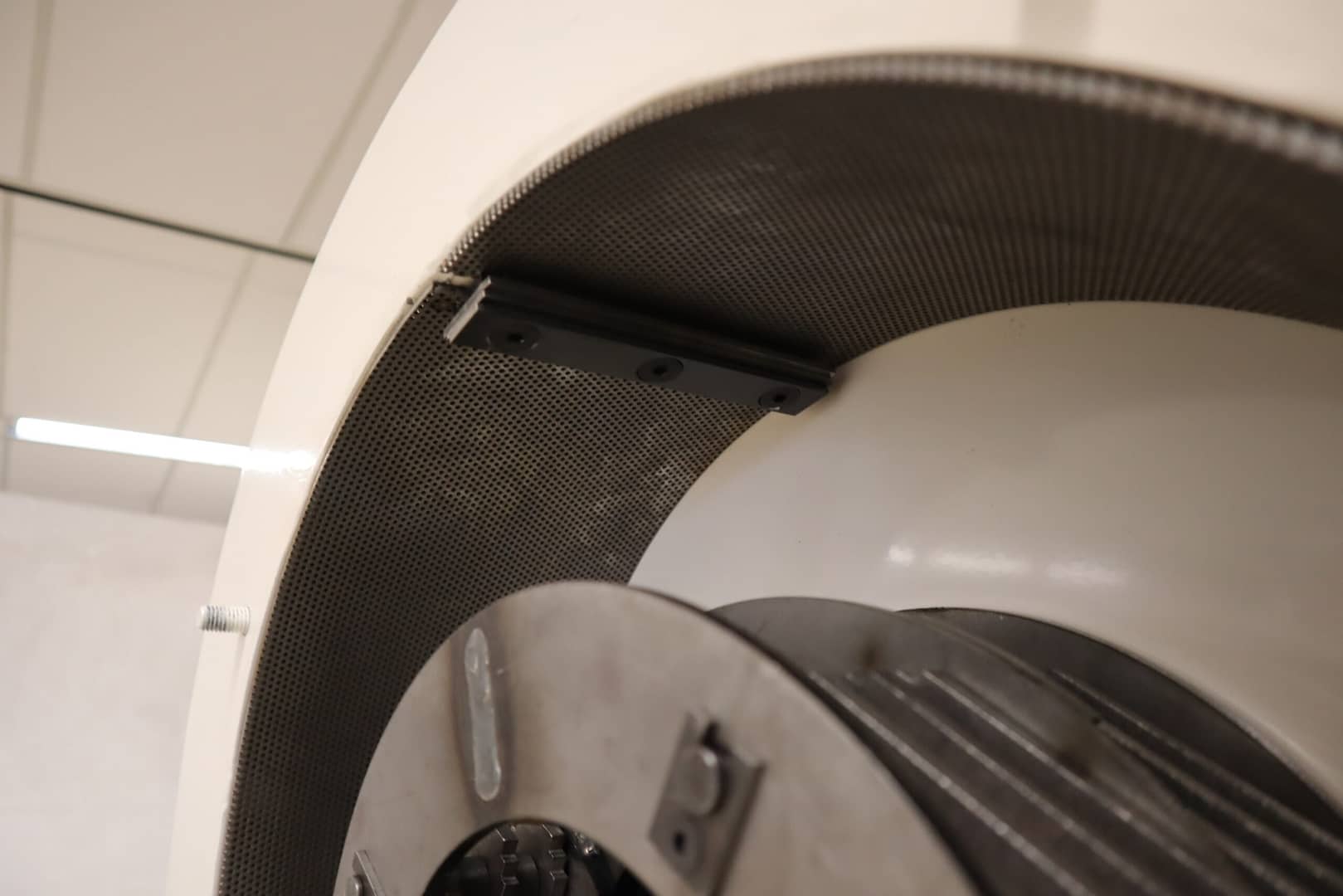

Hamermolen zeven: draadzeef of plaatzeef
De DM6 is beschikbaar met twee soorten zeven: een draadzeef van geweven staal of een volledig vlakke plaatzeef met ronde gaten. De draadzeef levert een iets hogere capaciteit, terwijl de plaatzeef een langere levensduur heeft. De verwerkingscapaciteit hangt af van zeefmaat, producttype en vochtgehalte. In standaarduitvoering verwerkt de hamermolen producten met een vochtgehalte tot 20%. Zeefperforaties zijn beschikbaar van Ø1,0 mm tot 15×15 mm.
Capaciteit hamermolen in kg/u (motorvermogen van 11 tot 22 kW)
De aangegeven capaciteiten zijn indicatief.
| indicatie capaciteit kg/uur | 4,0 mm plaatzeef | ||||
| kw | 11 | 15 | 22 | ||
| Gerst | 1280 | 1650 | 2300 | ||
| Tarwe | 1960 | 2780 | 4200 | ||
| Haver | 610 | 895 | 1400 | ||
| Mais | 2340 | 3420 | 5300 | ||
| indicatie capaciteit kg/uur | 3,15 mm draadzeef | ||||
| kw | 11 | 15 | 22 | ||
| Gerst | 1880 | 2650 | 4000 | ||
| Tarwe | 1960 | 2780 | 4200 | ||
| Haver | 810 | 1170 | 1800 | ||
| Mais | 3050 | 4300 | 6500 | ||
De capaciteit is afhankelijk van type zeef, motor, vochtgehalte en product.
Technische specificaties
| Motor | 11,0 – 15,0 – 22 kW (2800 rpm) |
| Zeefoppervlak | 2.700 cm² |
| Zeeftype | plaatzeef (Ø) of draadzeef (◊) |
| Aantal hamers | 28 stuks |
| Geluidsniveau | ca. 85 Db (A) |
| Gewicht | 205 – 245 – 255 – 270 – 315 kg |
| Capaciteit | 350 – 6500 kg/h |
De capaciteit bij het malen van vochtig product vermindert met 5% telkens wanneer het vochtgehalte met 1% stijgt.
Afmetingen

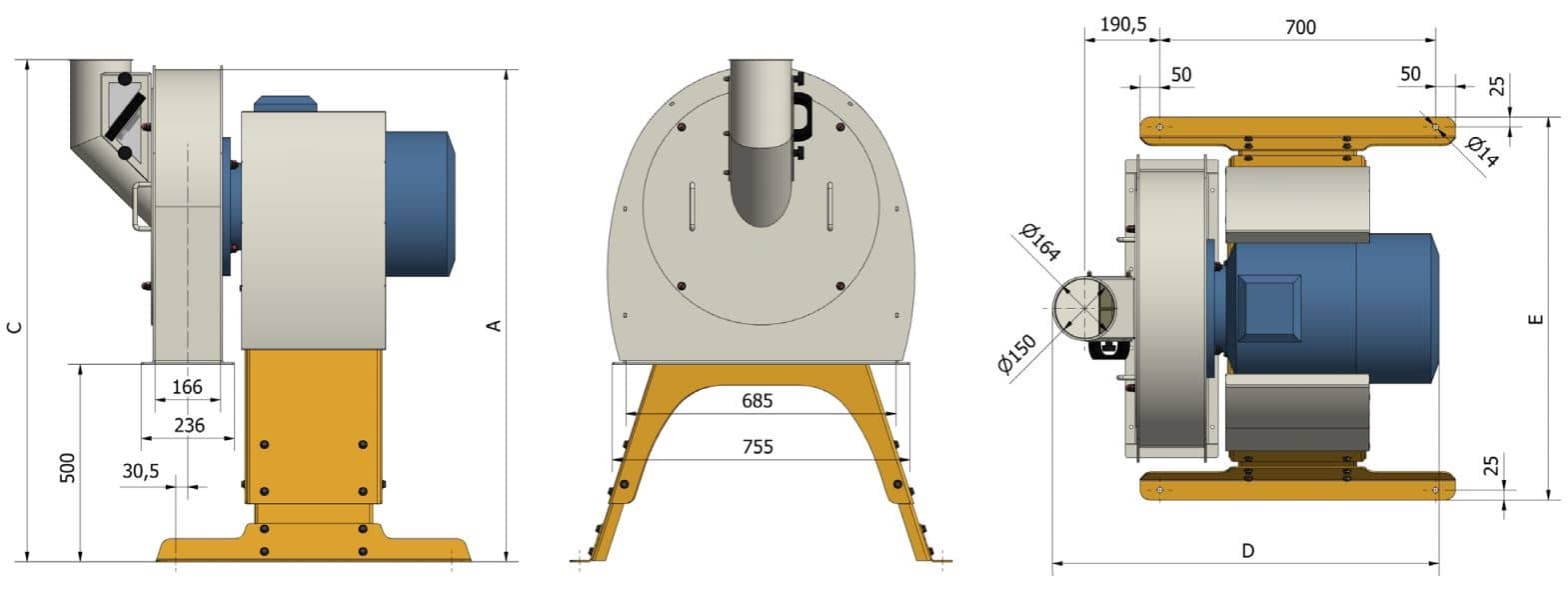

Afmetingen en opbouw van de DM6 hamermolen met invoer, aandrijving en frame
| DM6 | A | B | C | D | E |
| 971-1165 | |||||
| 11 kW | 1130-1400 | 480-750 | 1230-1500 | 940 | |
| 15 kW | |||||
| 22 kW | 1150-1400 | 500-750 | 1250-1500 | 1025 |
