Beschrijving Bekerelevator
De bekerelevator van Jansen&Heuning transporteert stort- en bulkgoederen gecontroleerd en verticaal. In een optioneel gesloten, stofdichte constructie voert het systeem droge, fijne of korrelige producten op, zoals graan, zand, mineralen, poeders en granulaten. Kunststof of stalen bekers zijn bevestigd aan een transportband of ketting.
Dankzij de modulaire opbouw en diverse materiaalopties stemt Jansen&Heuning elke installatie af op de gewenste capaciteit, producteigenschappen, inbouwhoogte en eventuele ATEX-zone. De bekerelevatoren zijn leverbaar in staal, RVS of mangaanstaal en kunnen worden uitgerust met slijtvaste bekleding, elektronische detectie en luchtdichte afsluiting.
De JHE-serie vindt toepassing in sectoren zoals voeding, chemie, agrarisch, recycling en mineralenverwerking. Klanten passen de elevator toe als geïntegreerd onderdeel van een losstation of verwerkingslijn. Elke configuratie ontstaat in overleg met onze engineers.
Specificaties bekerelevator
De technische specificaties van de standaardmaten van de bekerelevator zijn:
| Maatcode | 313 | 530 | 740 | 965 | 965Z | |
| Diameter aandrijf/keerwiel | A | 300 | 490 | 700 | 910 | 910 |
| Breedte voet | B | 620 | 1000 | 1350 | 1740 | 1740 |
| Hoogte voet | C | 980 | 1650 | 2300 | 3250 | 3250 |
| Hoogte inloop | D | 980 | 1475 | 2100 | 2850 | 2850 |
| Uitlading inloop | E | 280 | 420 | 620 | 695 | 695 |
| Aslengte voet | F | 520 | 775 | 1016 | 1580 | 1580 |
| Hoogte kop | G | 1030 | 1350 | 2130 | 3150 | 3150 |
| Hoogte uitloop | H | 860 | 1250 | 1680 | 2230 | 2680 |
| Breedte kop | I | 860 | 1775 | 2480 | 2760 | 2760 |
| Diepte koker | J | 200 | 300 | 1360 | 1750 | 1750 |
| Breedte koker | K | 200 | 410 | 590 | 950 | 950 |
| Kokerlengte per stuk | M | 3000 | 3000 | 6000 | 6000 | 6000 |
| Aantal benen | 1 of 2 | 1 of 2 | 1 | 1 | 1 | |
| Totale lengte minus hoh-lengte | 1840 | 2725 | 3780 | 5080 | 5530 | |
| Capaciteit hoogcapaciteitsbekers (m³/uur bij 1 m/s) | 27 | 100 | 175 | 340 | 340 | |
| Capaciteit bij kunststofbekers voor zand en grind (m³/uur en 1m/s) |
16 | 80 | 130 | 226 | 320 | |
| alle maten in mm |

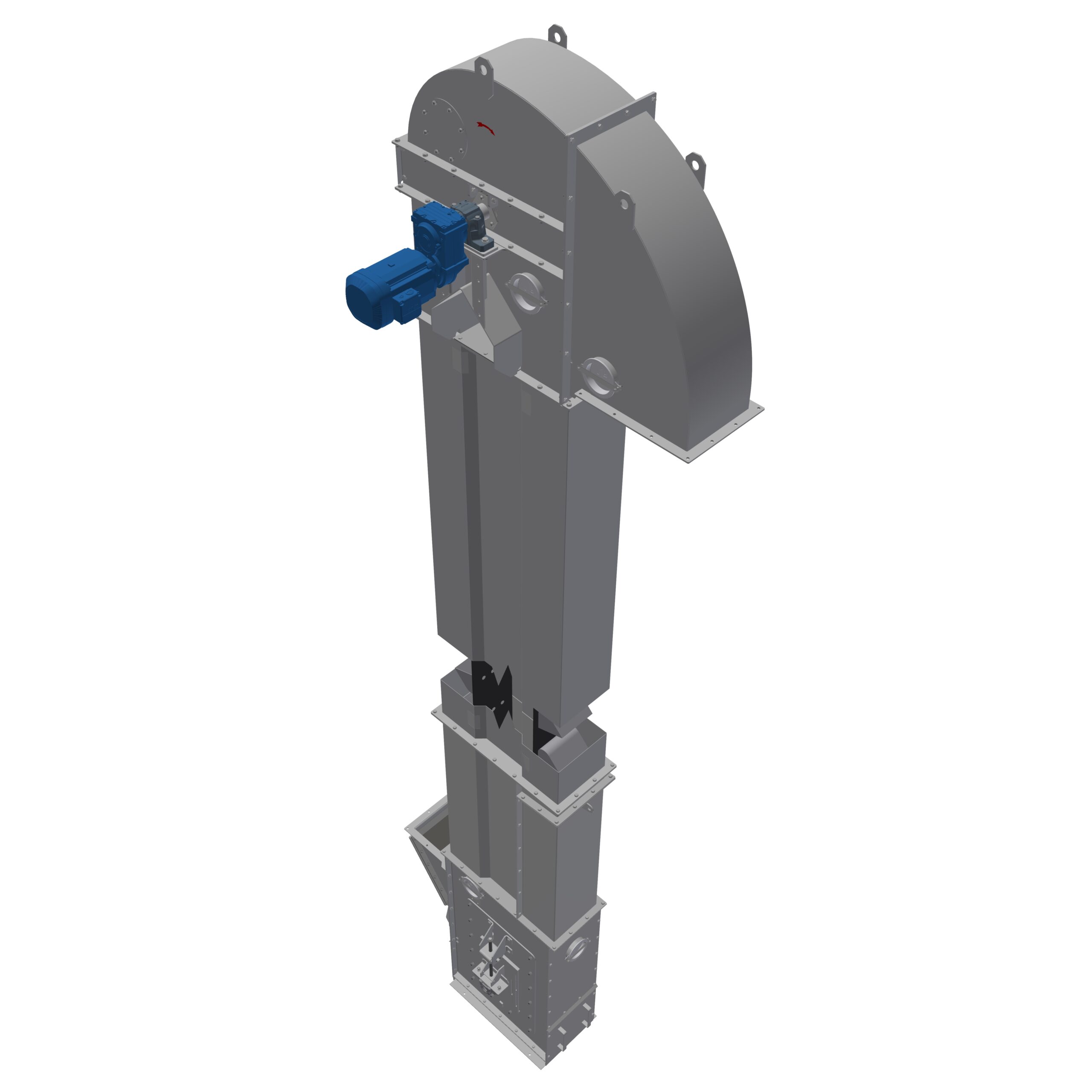

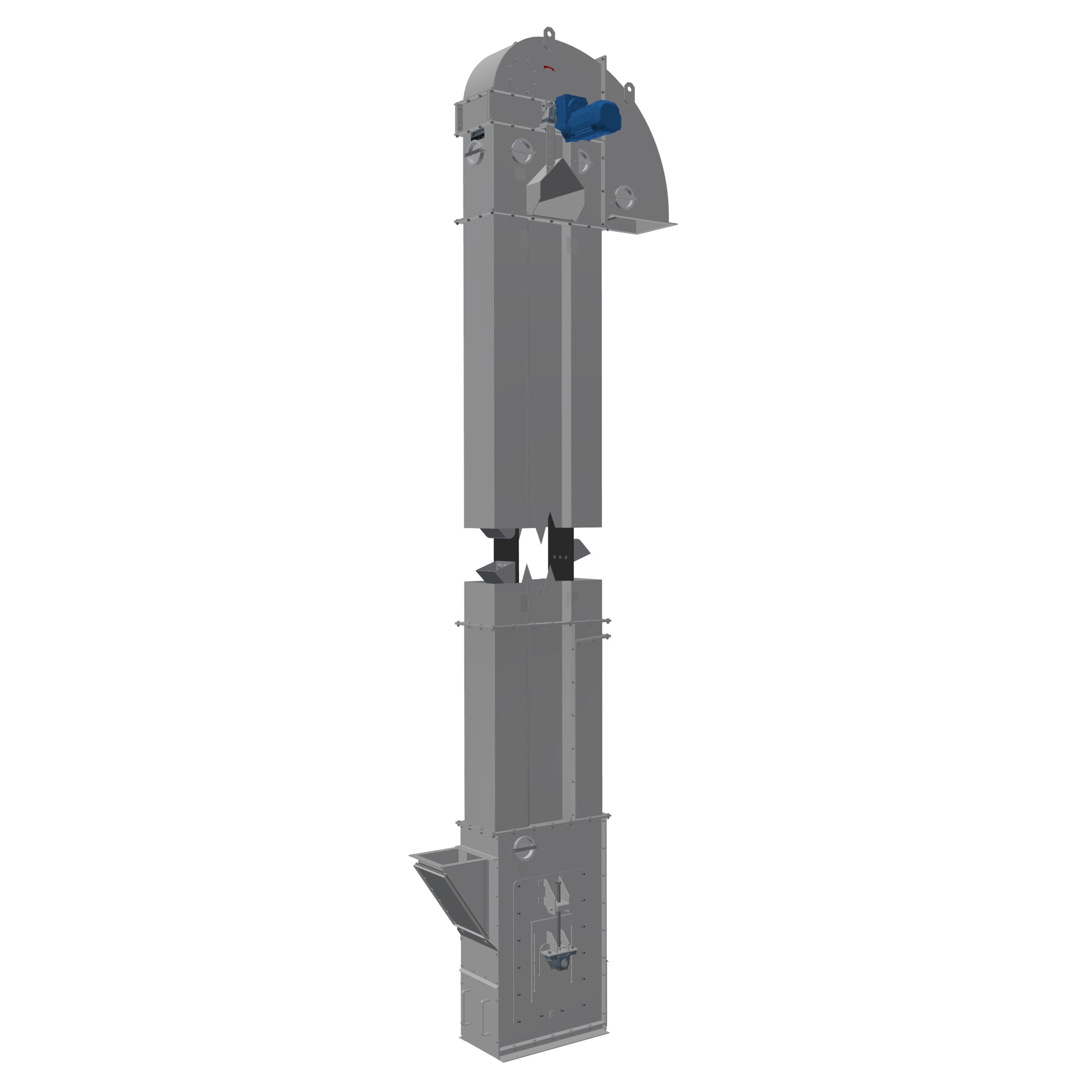

1. tekening JHE
Werking van de bekerelevator

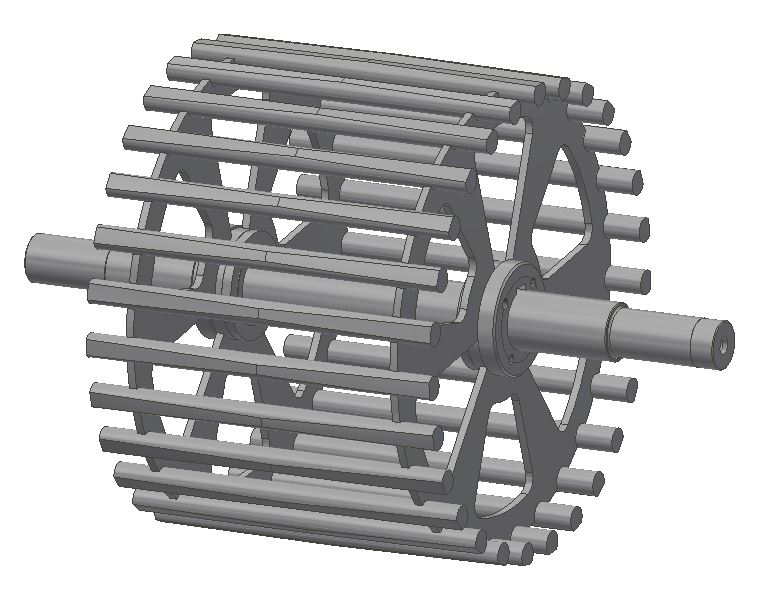

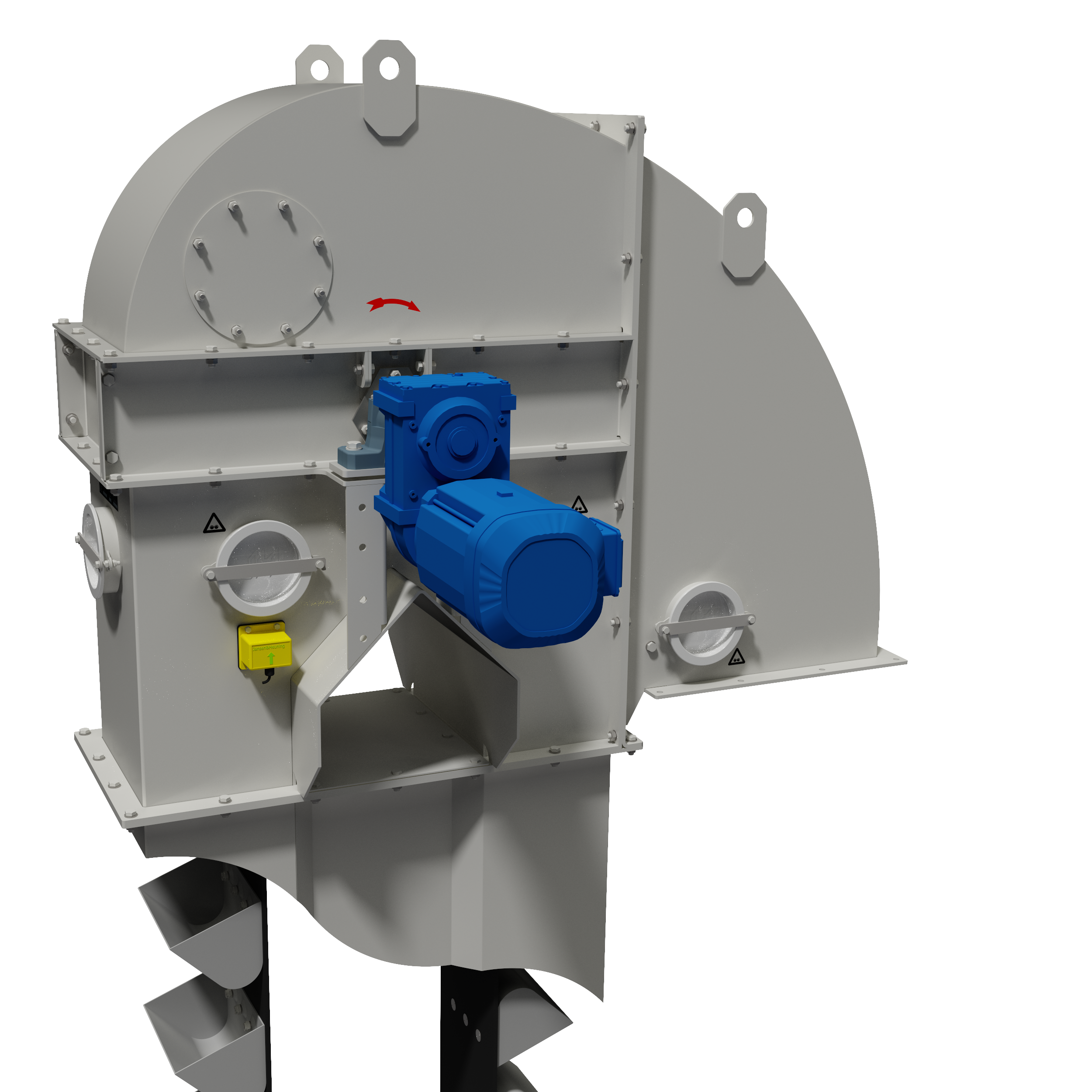

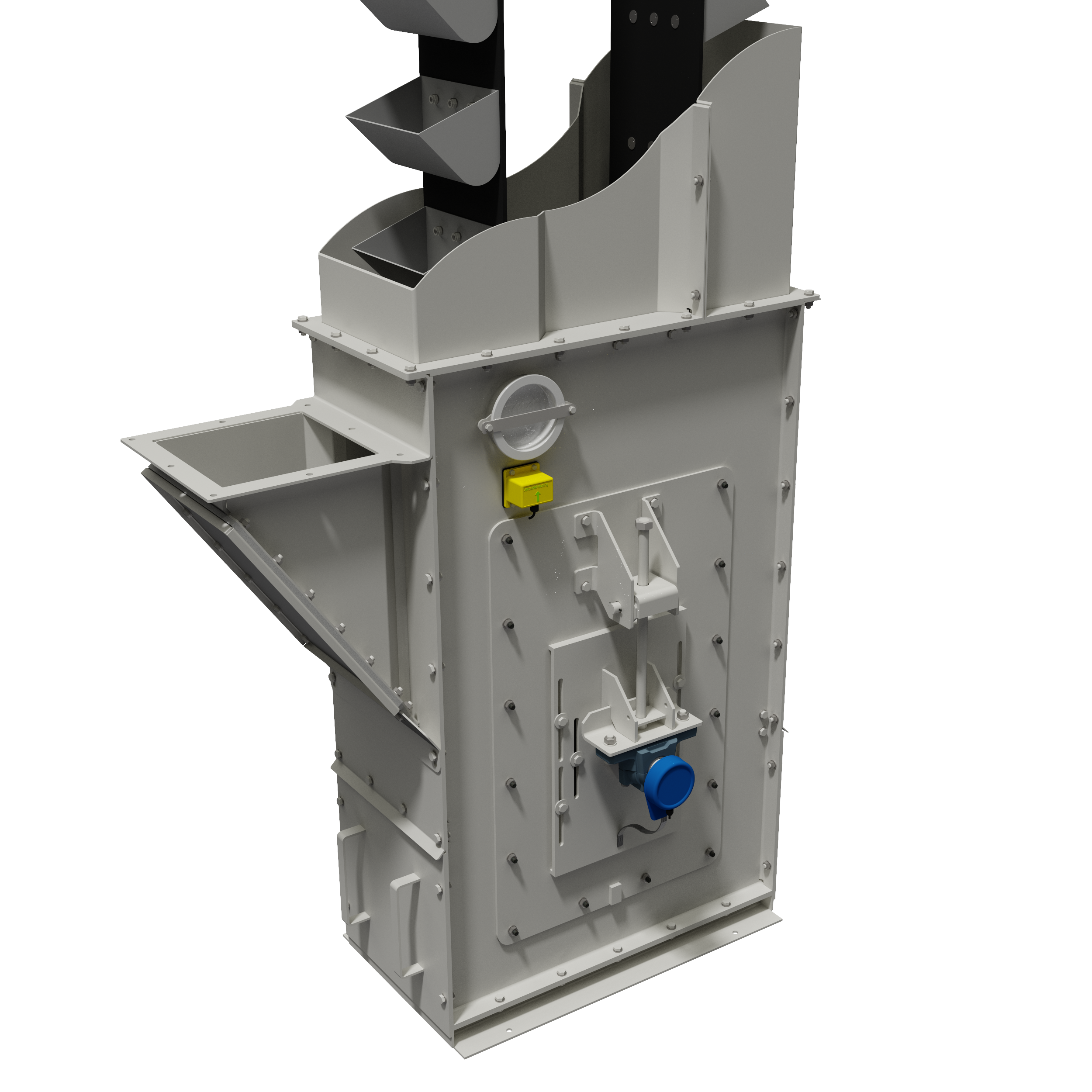

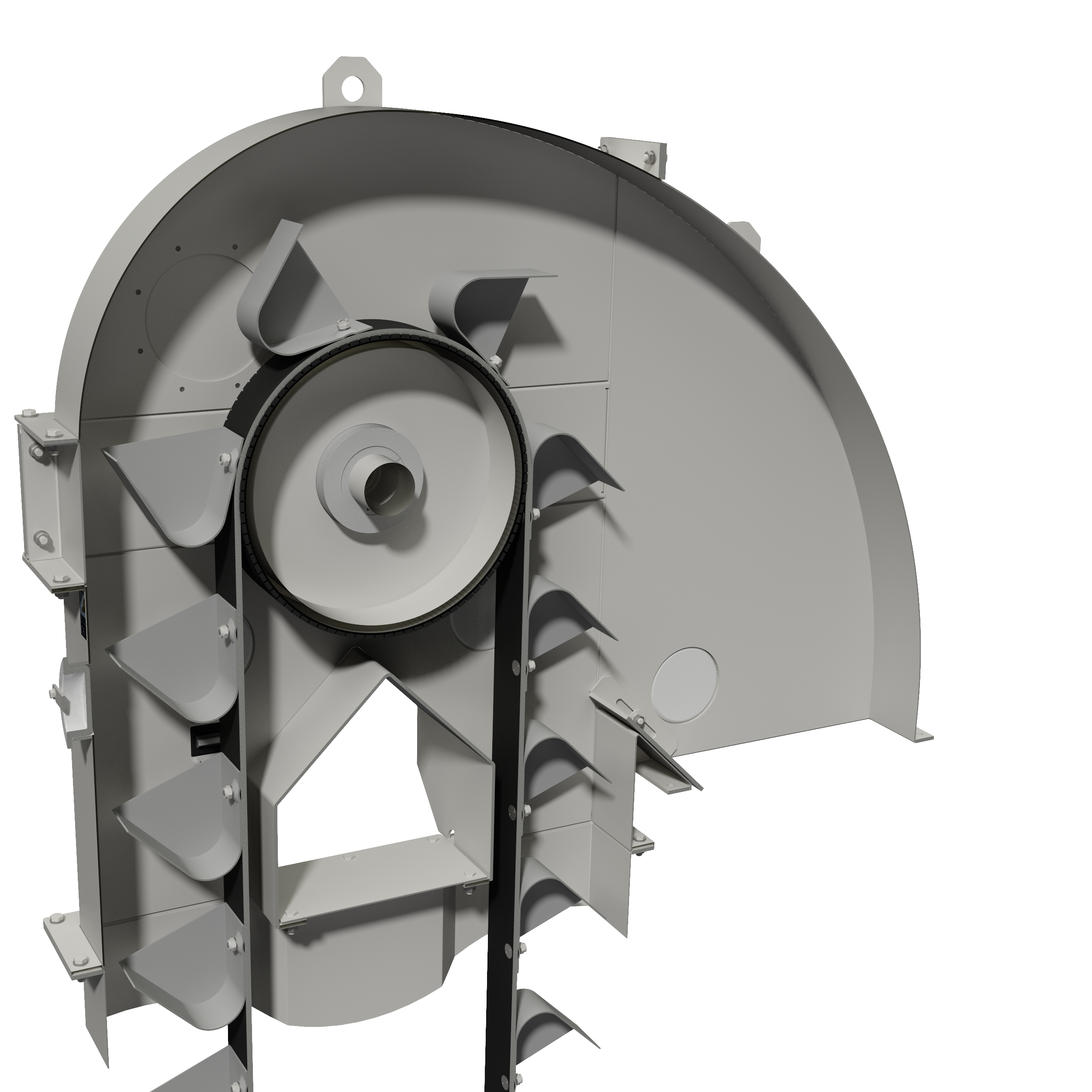

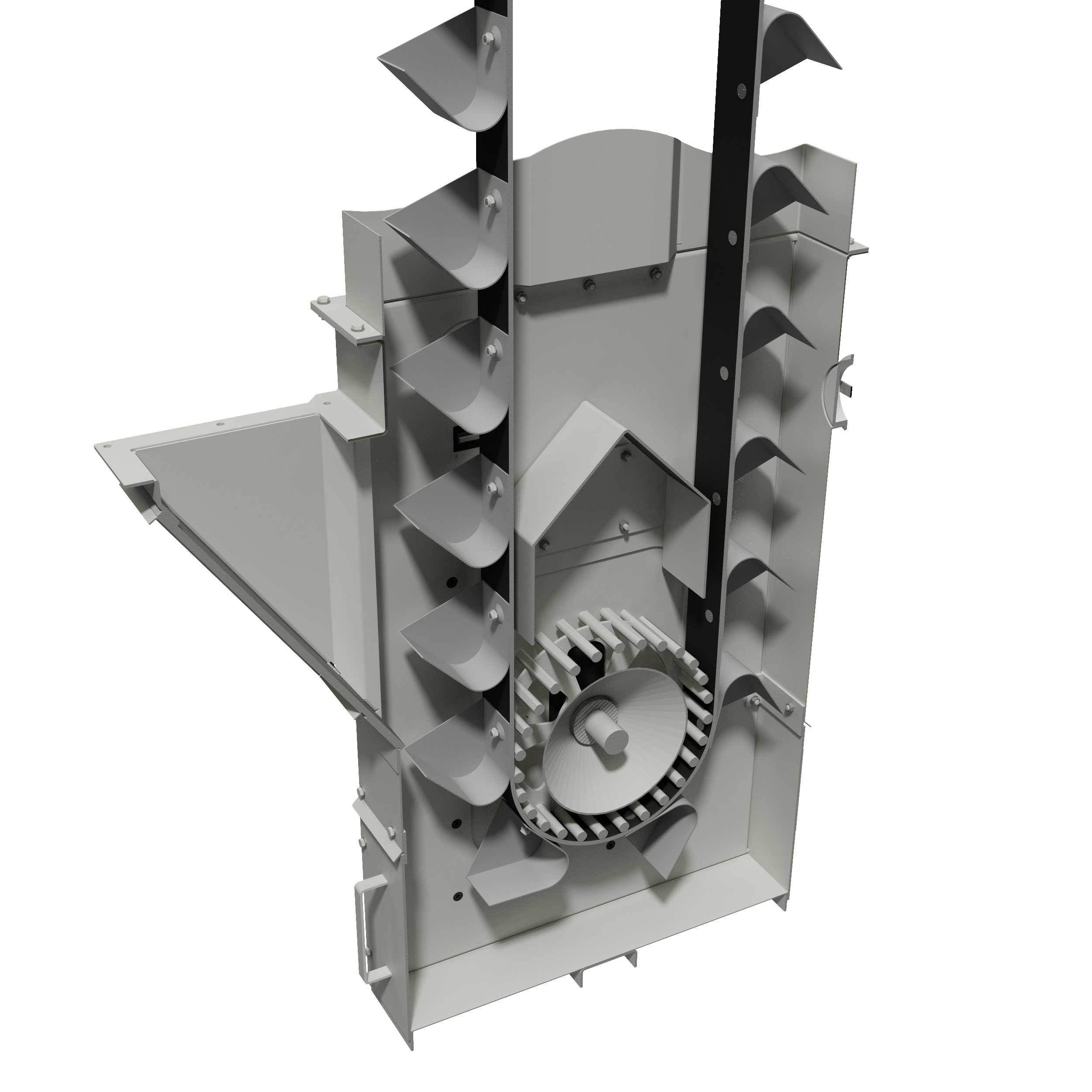

Een bekerelevator transporteert stortgoed verticaal via een doorlopende band of ketting met daaraan gemonteerde bekers. Onderaan wordt het materiaal ingevoerd, waarna de bekers het product opscheppen en naar boven vervoeren. In de kopsectie wordt het stortgoed gelost via centrifugale of zwaartekrachtwerking. De gesloten constructie voorkomt stofverspreiding en maakt de installatie geschikt voor ATEX-omgevingen.
Neem contact op Offerte aanvragen – bekerelevator
Voordelen Bekerelevator
- Geschikt voor continu verticaal transport van bulkgoederen
- Stofdicht systeem, toepasbaar in ATEX-zone 21/22
- Compacte inbouw dankzij verticale opstelling
- Lage slijtage en onderhoudsbehoefte bij juiste configuratie
- Modulair op te bouwen en eenvoudig uit te breiden
- Diverse materiaalopties: staal, RVS, mangaanstaal
- Inzetbaar voor fijne, droge en korrelige producten
- Kan zelfstandig of geïntegreerd in complete installaties worden toegepast

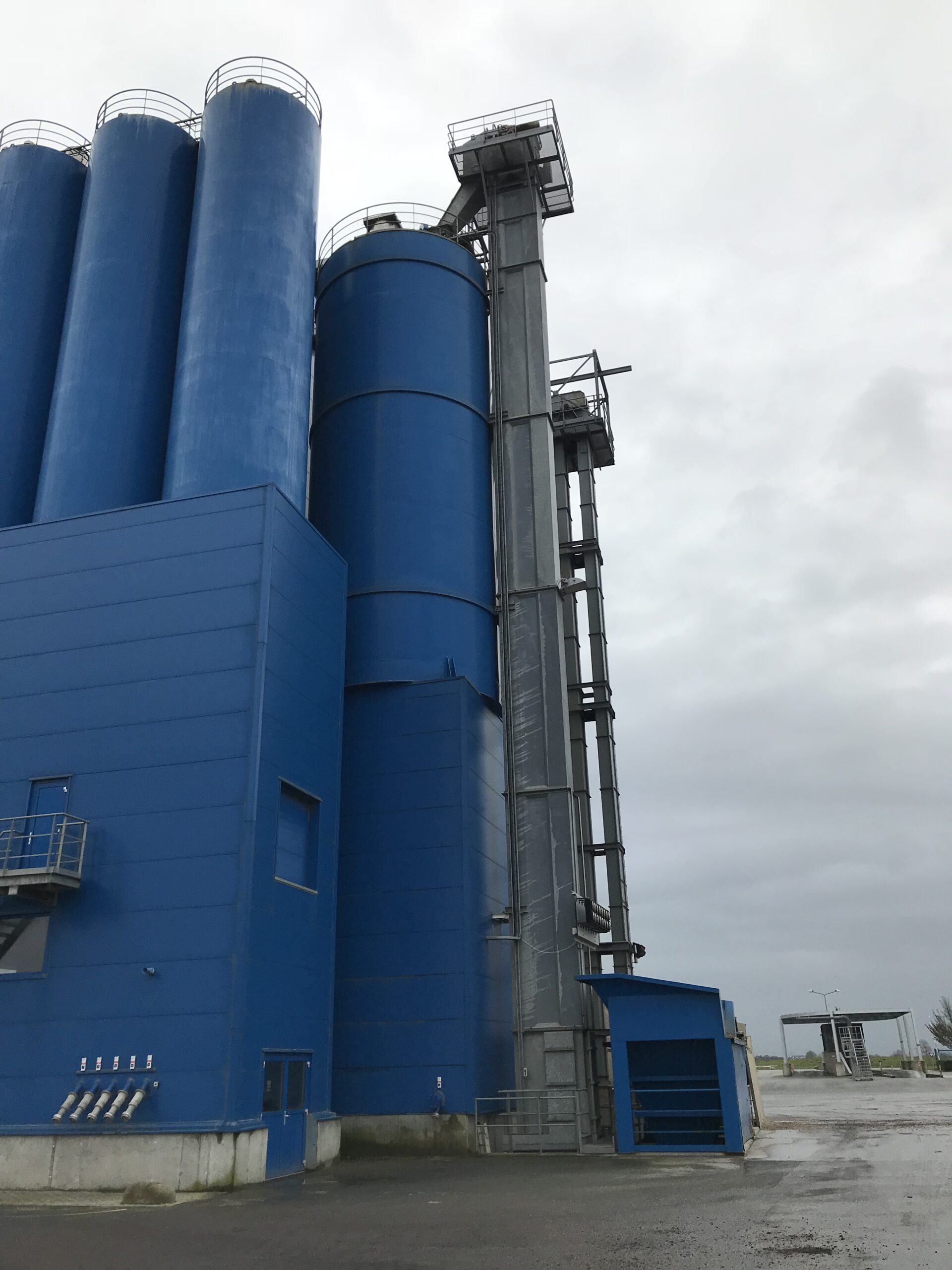

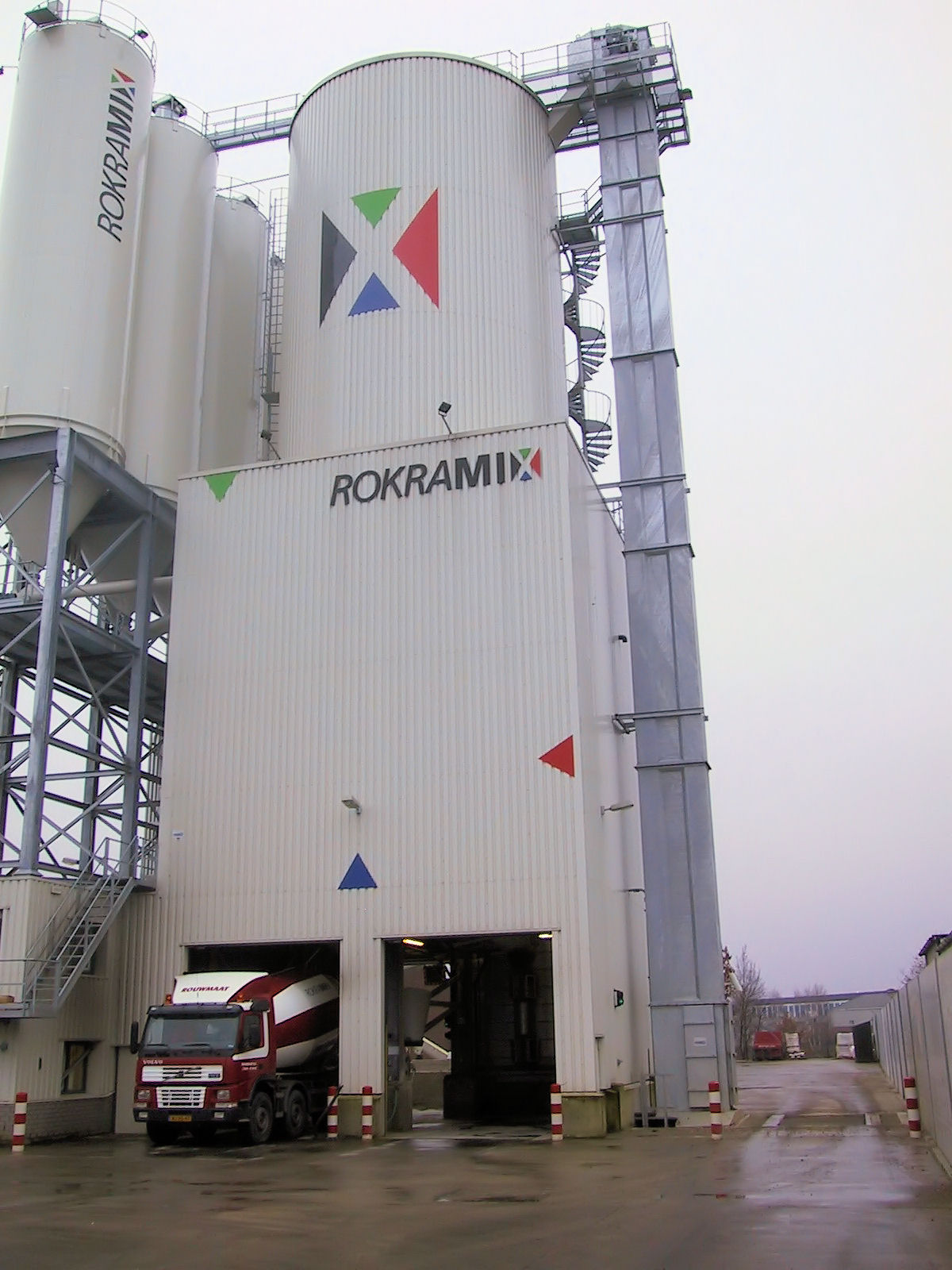

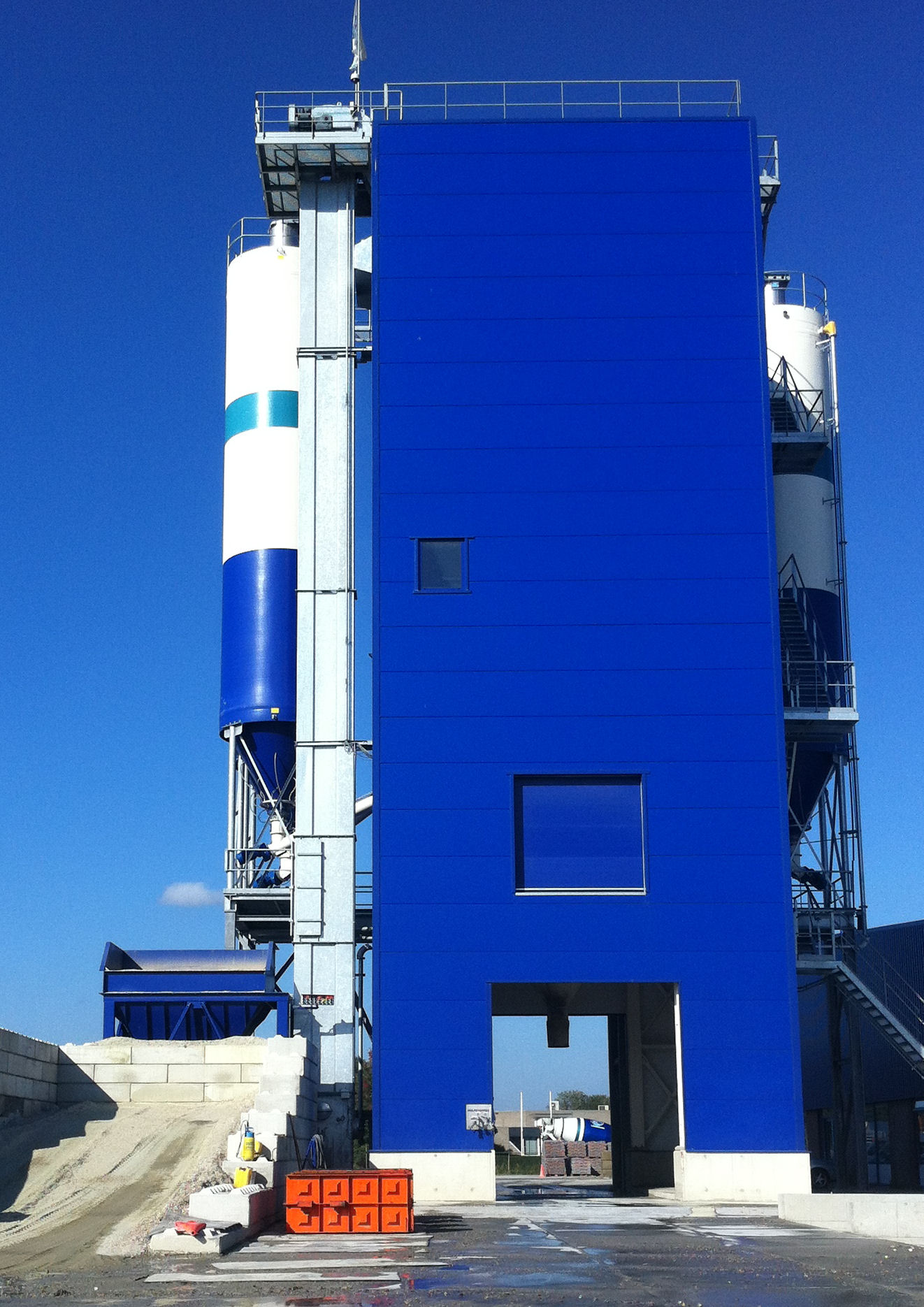

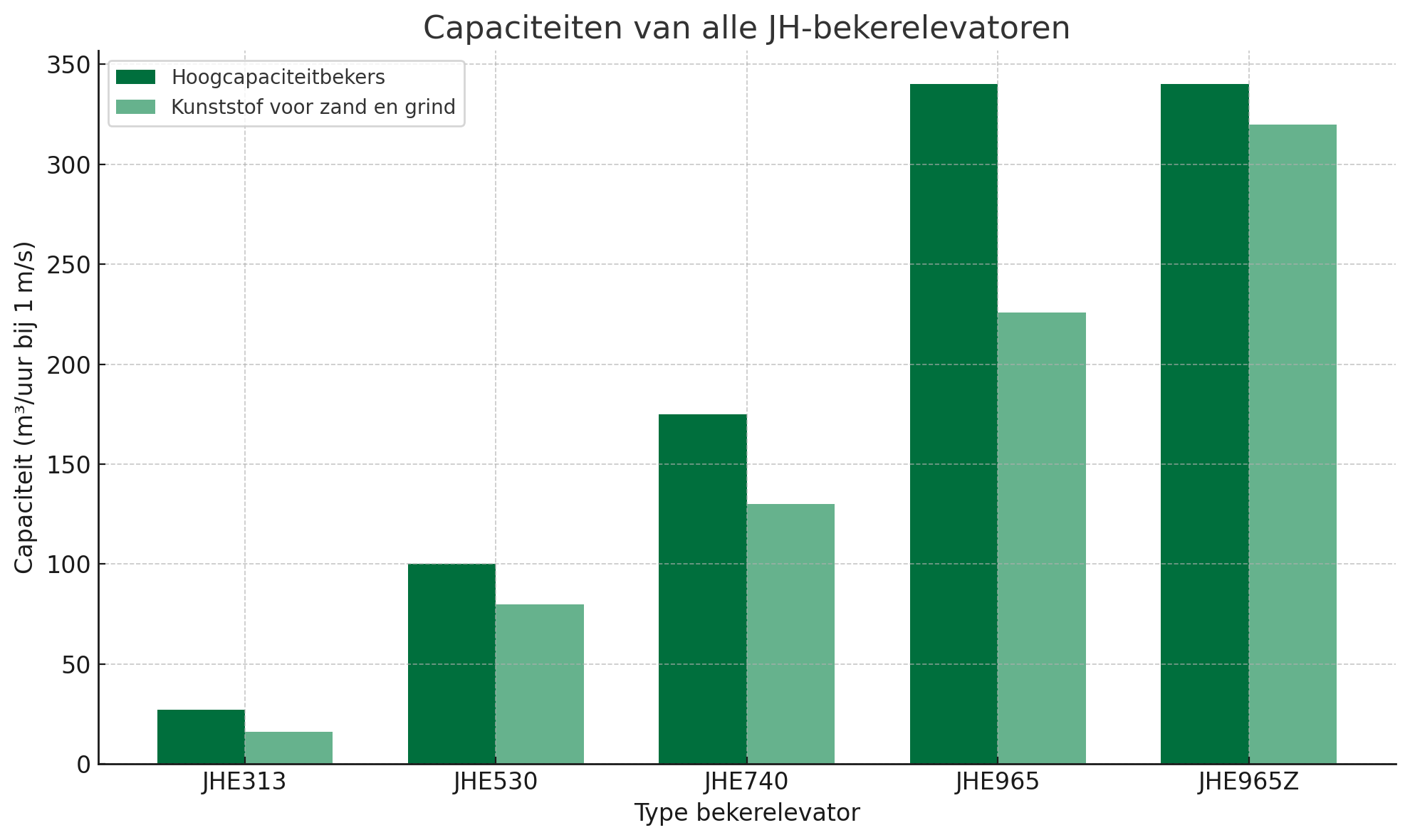

- De maximum capaciteit hoogcapaciteitsbekers = 340m³/uur bij 1 m/s
- De maximum capaciteit bij kunststofbekers voor zand en grind = 320m³/uur en 1m/s
Jansen&Heuning berekeningsprogramma
Met het JH-berekeningsprogramma wordt op basis van ingevoerde gegevens een passende bekerelevator berekend. Technische tekeningen van de standaarduitvoeringen zijn op aanvraag beschikbaar. Bij een bekerelevator is het van groot belang dat het perfect aansluit op de installatie, daarom is Jansen&Heuning gespecialiseerd in het leveren van maatwerk.
Contact
Voor meer informatie of een offerte op maat kunt u contact opnemen met Jansen&Heuning:
- Telefoon: +31(0)50 3126 448
- E-mail: sales@jh.nl
- Contactformulier: www.jh.nl/contact
Bekijk de video

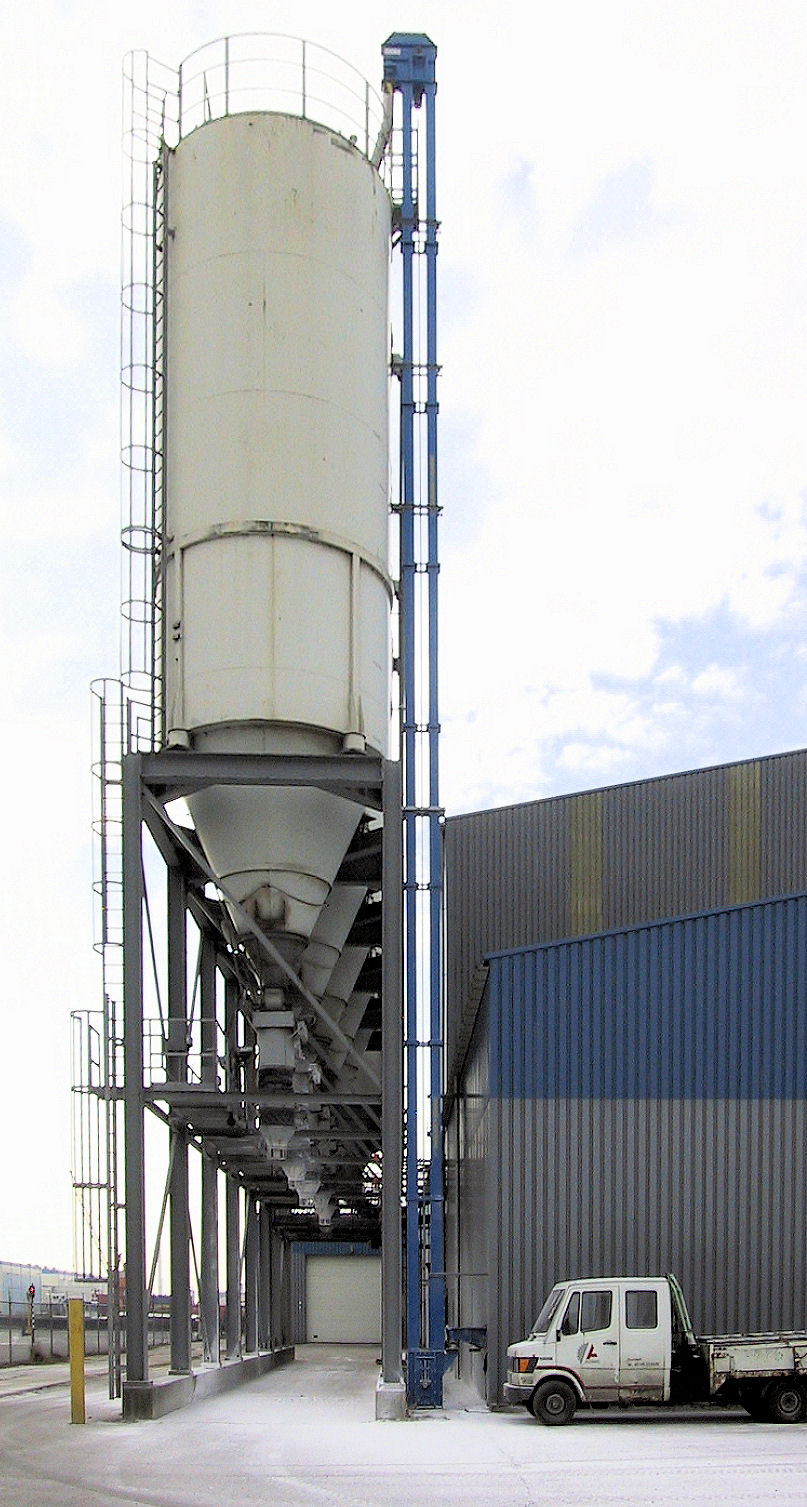

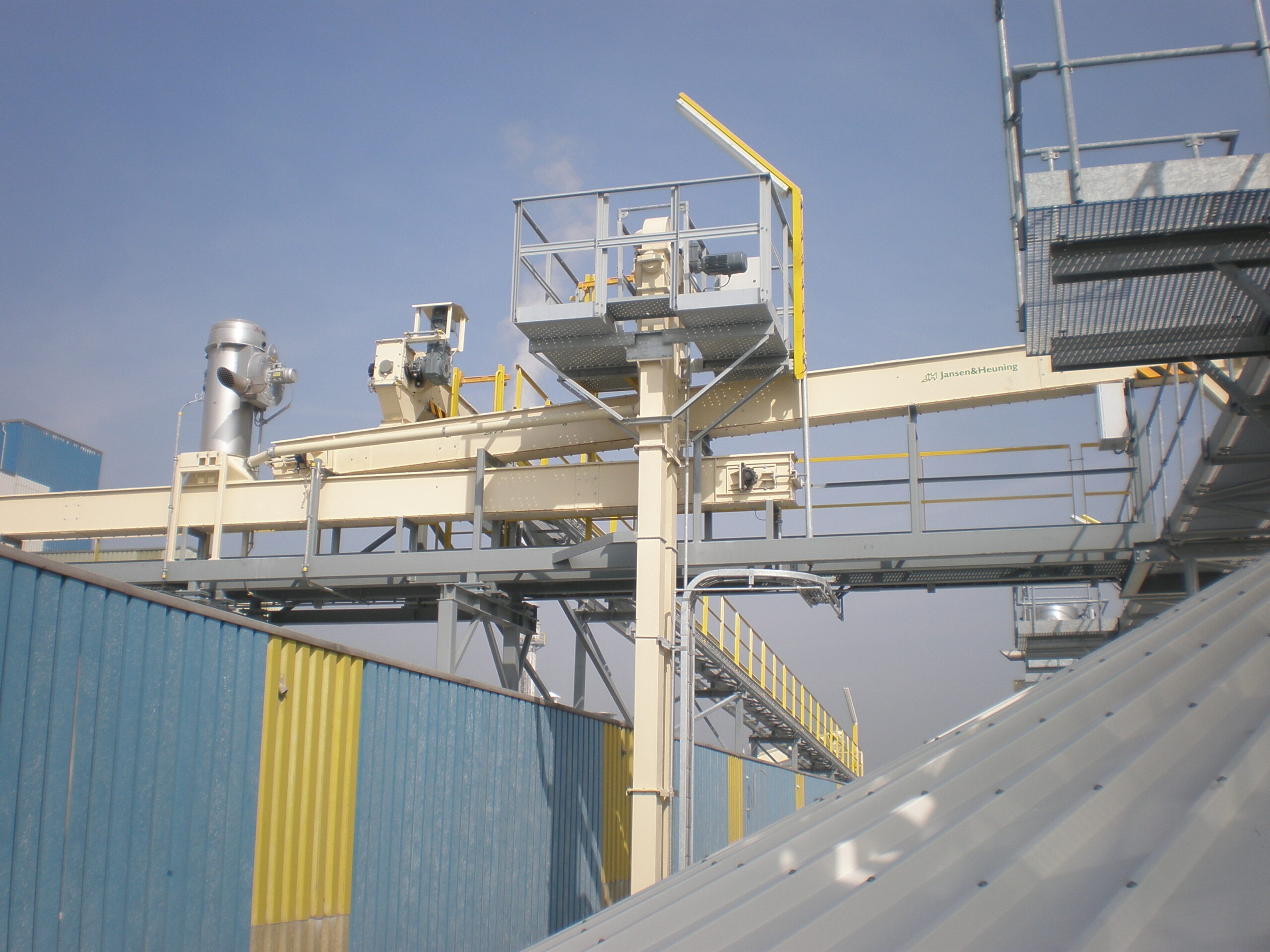

In de video ziet u het hele proces van de fabricage bij Jansen&Heuning, het transport tot de montage bij Maltha Glasrecycling van elevator type JHE313.
