Beschreibung Ventilatoren
Ein gut belüftetes Getreidelager erfordert einen starken Luftstrom und einen Ventilator, der den hohen Gegendruck bewältigen kann. Jansen&Heuning liefert zu diesem Zweck ein komplettes Sortiment an Industrieventilatoren für die Getreidebelüftung, die dank der Serienproduktion in großen Stückzahlen zu einem wettbewerbsfähigen Preis angeboten werden. Für einen optimalen Betrieb können diese Ventilatoren mit Getreidebelüftungskanälen und den entsprechenden Schaltkästen kombiniert werden.

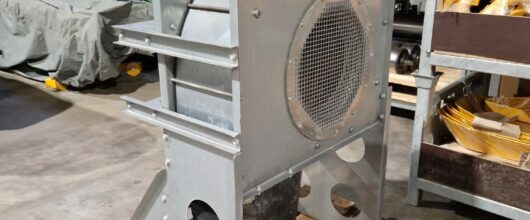

HLSG Ventilator geeignet für
Der HLSG-Ventilator ist für die Belüftung und Trocknung großer Getreidepartien sowohl in Innen- als auch in Außensilos konzipiert. Das Gebläsesystem erzeugt einen hohen Luftdurchsatz bei erheblichem Gegendruck und ist für den Dauereinsatz in anspruchsvollen Lagerumgebungen geeignet.
Ausgestattet mit
- Motorleistungen von 3,0 bis 37 kW
- feuerverzinktes Gehäuse
- geräuscharmes Ventilator-Design
- energieeffizienter Motor
- verschiedene Übergänge von quadratisch zu rund
- optional: Schalldämpfer
- optional: Wärmeschutz und Ein/Aus-Schalter
Spezifikationen HLSG industrielle Ventilatoren für Getreidebelüftung
| kW | HP | A | B | C | D | E | F | G | H |
| 3.0 | 4.0 | 1255 | 1084 | 750 | 735 | 400 | 105 | 735 | 400 |
| 4.0 | 5.5 | 1260 | 1084 | 790 | 735 | 400 | 105 | 735 | 400 |
| 5.5 | 7.5 | 1445 | 1170 | 855 | 880 | 400 | 115 | 825 | 450 |
| 7.5 | 10.0 | 1445 | 1170 | 924 | 880 | 460 | 115 | 825 | 450 |
| 11.0 | 15.0 | 1550 | 1340 | 1040 | 940 | 500 | 115 | 915 | 500 |
| 15.0 | 20.0 | 1550 | 1340 | 1080 | 940 | 540 | 115 | 915 | 500 |
| 18.5 | 25.0 | 1790 | 1420 | 1260 | 1085 | 540 | 135 | 1065 | 580 |
| 22.0 | 30.0 | 1790 | 1420 | 1260 | 1085 | 620 | 135 | 1065 | 580 |
| 30.0 | 40.0 | 2000 | 1625 | 1340 | 1200 | 570 | 135 | 1065 | 650 |
| 37.0 | 50.0 | 2000 | 1625 | 1410 | 1200 | 640 | 135 | 1065 | 650 |
Technische Seitenansicht und Vorderansicht des HLSG-Ventilators mit Maßangaben
Lüfterdiagramm der HLSG-Serie mit Druckgradient (mm wg) und Luftstrom (m³/h), aufgeschlüsselt nach kW
Für Situationen, in denen Getreide in dicken Schichten gelagert wird oder kleinere Partien belüftet werden müssen, bietet der TLR Industrie-Getreidebelüfter die Lösung. Dieses Modell wurde entwickelt, um einen höheren Gegendruck bei einer relativ geringen Luftleistung zu überwinden.
TLR-Ventilator geeignet für
Der TLR-Ventilator eignet sich besonders für Anwendungen, bei denen eine begrenzte Luftmenge benötigt wird, aber ein erheblicher Druckaufbau erforderlich ist. Beispiele sind die Belüftung von dichten Getreideschichten oder kleineren Silos.
Ausgeführt mit
- feuerverzinkter Ausführung
- Druckaufbau geeignet für dichte Produktschichten
- geräuscharmer Betrieb
- energieeffizienter Motor
- Adapter von quadratisch auf rund erhältlich
- optional: Schalldämpfer
- optionaler Wärmeschutz und Schalter
- Wärmeschutz + Schalter als Option
Spezifikationen TLR industrielle Ventilatoren für Getreidebelüftung
| kW | HK | A | B | C | D | E | F | G |
| 1.5 | 2.0 | 615 | 555 | 410 | 180 | 150/200 | 330 | 170 |
| 2.2 | 3.0 | 765 | 645 | 545 | 230 | 300 | 448 | 210 |
| 4.0 | 5.5 | 765 | 645 | 605 | 275 | 300/400 | 448 | 285 |
| 5.5 | 7.5 | 935 | 735 | 695 | 275 | 300/400 | 560 | 285 |
| 7.5 | 10.0 | 935 | 735 | 750 | 310 | 300/400 | 560 | 285 |
| 11.0 | 15.0 | 1044 | 850 | 826 | 350 | 500 | 645 | 400 |
| 15.0 | 20.0 | 1044 | 850 | 875 | 350 | 500 | 645 | 400 |
Leistungsdiagramm des TLR-Ventilators mit Druckkurven (mm wg) gegen Luftstrom (m³/h), nach kW-Klasse
