Buitensilo – Vlakke plaat

Opslagsilo’s en opslagwanden van Jansen & Heuning voor graanopslag.

Opslagsilo’s en installaties voor graanopslag met aandacht voor beluchting, conditionering en efficiënt intern transport.

Categorie	Graanopslag
Subcategorie	Buitensilo's
Naam	Buitensilo – Vlakke plaat
Artikelnummer	JHBIN

Over Jansen&Heuning

Sinds 1901 maakt Jansen&Heuning installaties voor op- en overslag van bulkgoederen. Creatieve oplossingen voor bulk handling worden in Groningen ontworpen, gebouwd en wereldwijd geïnstalleerd. Onze succesfactoren zijn een eigen engineeringsafdeling, betrokken vakmensen en een nuchtere Groningse aanpak. We denken mee met onze klanten en komen met betrouwbare standaardproducten en professionele maatwerkoplossingen.

meer over ons

Beschrijving Buitensilo – Vlakke plaat

Jansen&Heuning heeft jarenlange ervaring in het bouwen van graanopslag, buitensilo’s en transportsystemen. Al vele jaren bouwen wij samen met de Poolse silo fabrikant BIN buitensilo’s en transportsystemen voor het opslaan van granen.

Offerte aanvragen

Voordelen van buitensilo’s met vlakke plaat

Goedkoop in aanschaf
Onderhoudsarm
Efficiënte ruimtebenutting door de in verhouding hoge silo’s
Geen aparte bewaarschuur of bewaarloods nodig
Automatisch vullen en legen van de silo’s
Mogelijkheid tot beluchten en drogen granen
Graan afgeschermd van vogels en ongedierte
Geen last van natte vloeren
Geen stoffige schuur of loods
Weinig opruimwerk en schoonmaakwerk

Wanneer kiezen voor buitensilo’s met vlakke plaat

Voor buitensilo’s met een capaciteit tot circa 1.500 ton worden silo’s met een vlakke plaat gebruikt. Deze silo’s zijn iets lichter gebouwd wanneer het gaat om de constructie en hierdoor voordeliger in aanschaf. Bij een opslagcapaciteit vanaf circa 1.500 ton worden buitensilo’s met een gegolfde plaat geadviseerd. Deze hebben een stevigere constructie en langere levensduur. De buitensilo’s met gegolfde plaat zijn leverbaar in capaciteiten tot circa 6.000 ton

Transportsysteem

Een groot voordeel aan het gebruik van buitensilo’s is dat deze eenvoudig gevuld en geleegd kunnen worden met een automatisch transportsysteem. Dit zorgt er voor dat de kipper of vrachtwagen met een druk op de knop geleegd kan worden in de buitensilo. De buitensilo’s zijn voorzien van een afvoervijzel en veegvijzel, hierdoor kan middels het transportsysteem voorzien een afleverbuis eenvoudig een vrachtwagen geladen worden. de uitvoering en capaciteit hiervan kan op basis van uw wensen gedimensioneerd worden van 25 tot wel 150 ton/uur.

Klik hier als u meer wilt lezen over graan drogen en bewaren in buitensilo met roerinstallatie

Ventilatievloer en beluchting

De buitensilo’s zijn voorzien van een vlakke geperforeerde roostervloer die op betonnen blokken bovenop de fundering komt te staan. Dit heeft als voordeel dat er nooit vocht onder het graan staat en dat het graan tegen ongedierte is afgeschermd. Afhankelijk van het vochtpercentage van het graan wordt met een hogedrukventilator de tarwe belucht om te koelen of te drogen. Dit systeem kan voorzien worden van sensoren waardoor deze optimaal gebruik kan maken van de buitenlucht. Door aan te sturen op de graantemperatuur, buitentemperatuur, luchtvochtigheid of een combinatie van deze is het mogelijk om graan met lucht te drogen en/of te koelen en zo langdurig te bewaren.

Lossen

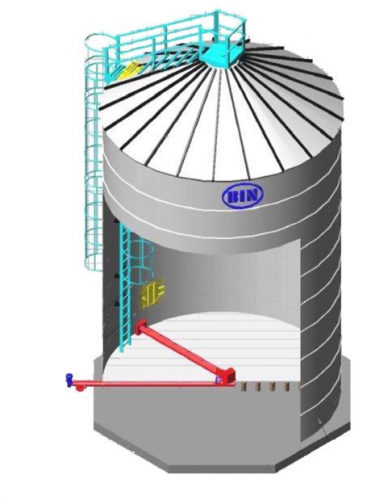

Het legen van de silo gebeurt met een afvoervijzel vanuit het midden van de silo, onder de vloer door naar buiten. De grotere silo’s (vanaf BIN100) worden standaard uitgevoerd met een veegvijzel die het restant van het graan naar het midden transporteert.

Technische gegevens

silomodel	aantal ringen	diameter in m	inhoud in m³	inhoud in tonnen*	hoogte wand in m	tot. hoogte in m
BIN 60	5	4,46	77	58	4,80	6,12
BIN 60W	6	4,46	92	69	5,75	7,07
BIN 100	6	5,35	133	100	5,75	8,18
BIN 100W	8	5,35	176	132	7,65	10,08
BIN 200	8	6,68	281	211	7,65	10,60
BIN 200W	10	6,68	348	261	9,55	12,50
BIN 500	12	8,59	695	521	11,45	15,33
BIN 500W	14	8,59	805	604	13,33	17,23
BIN 1000	12	11,46	1260	948	11,45	16,18
BIN 1000W	14	11,46	1065	1095	13,35	18,08
BIN 1001P	14	11,46	1032	801	9,55	14,28
BIN 1500P	10	14,33	1713	1285	9,55	15,10
BIN 1500	12	14,32	2019	1514	11,45	17,00

* bij tarwe 750kg/m3

Afwijkende wandhoogtes op aanvraag.

Toegang tot de silo

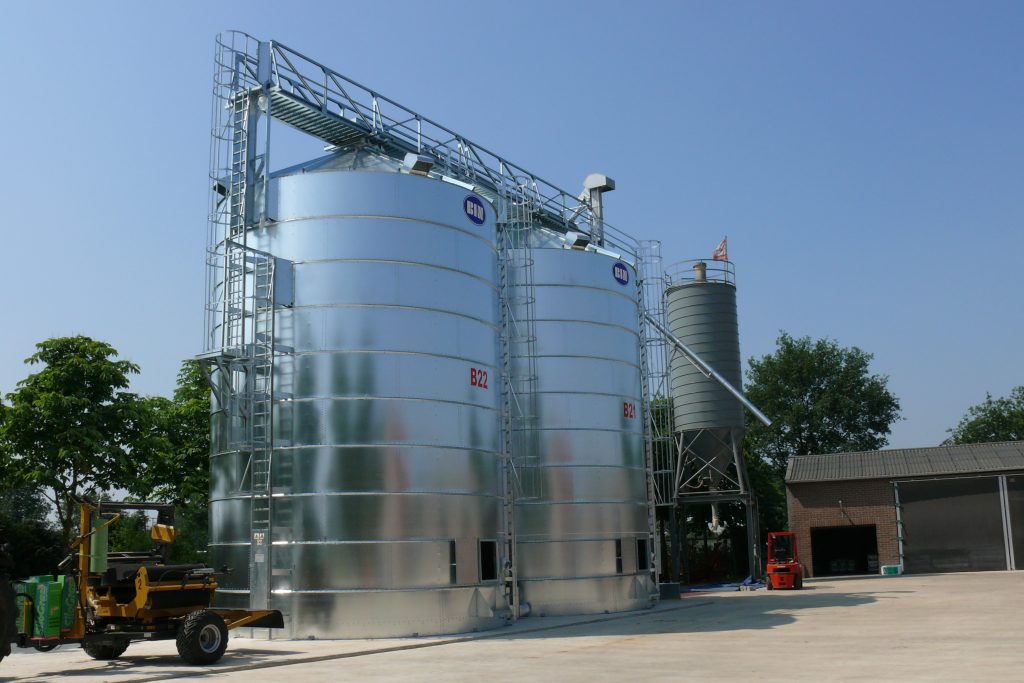

Standaard zijn de buitensilo’s voorzien van twee toegangsluiken, in het dak en aan de zijkant wanneer de silo leeg is. Zowel aan de binnenzijde als de buitenzijde van de silo bevindt zich een kooiladder om eenvoudig naar de bovenkant van de silo te komen. Vanaf de BIN200 buitensilo’s is het ook mogelijk de silo uit te voeren met een spiraaltrap voor optimale toegang tot het dak en de eventuele loopbrug boven de buitensilo’s. Deze loopbruggen worden gebruikt om eenvoudig bijvoorbeeld het dak van de andere buitensilo of de kop van de elevator te bereiken.

Veilig drogen met warme lucht in een silo

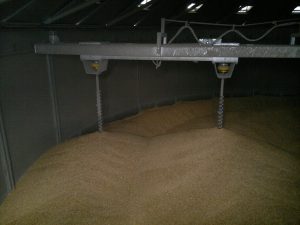

Drogen met warme lucht in een buitensilo is nu mogelijk door de toepassing van roervijzels. De onvermijdelijke condensatielagen worden actief met verticale mengvijzels doorbroken, waardoor de luchtdoorlaatbaarheid goed blijft. Een eenvoudig en doeltreffend systeem bestaande uit een draaiende balk in de silo die met een rail wordt ondersteund. Dit systeem kan ook in bestaande buitensilo’s worden ingebouwd.

Spiraaltrap

Voor optimale toegang tot dak en platform is een spiraaltrap beschikbaar. De trap loopt langs de silowand omhoog en eindigt bij de dakrand. Een stevige railing zorgt voor veilige toegang.

Besturing

De aansturing en automatisering van de buitensilo’s kan helemaal op maat gemaakt worden. Of het nu gaat om automatische aansturing van de ventilatoren, het opstarten van de stortbak zodra het lossen begint of een vijzel direct naar de voerkeuken van de stal.
