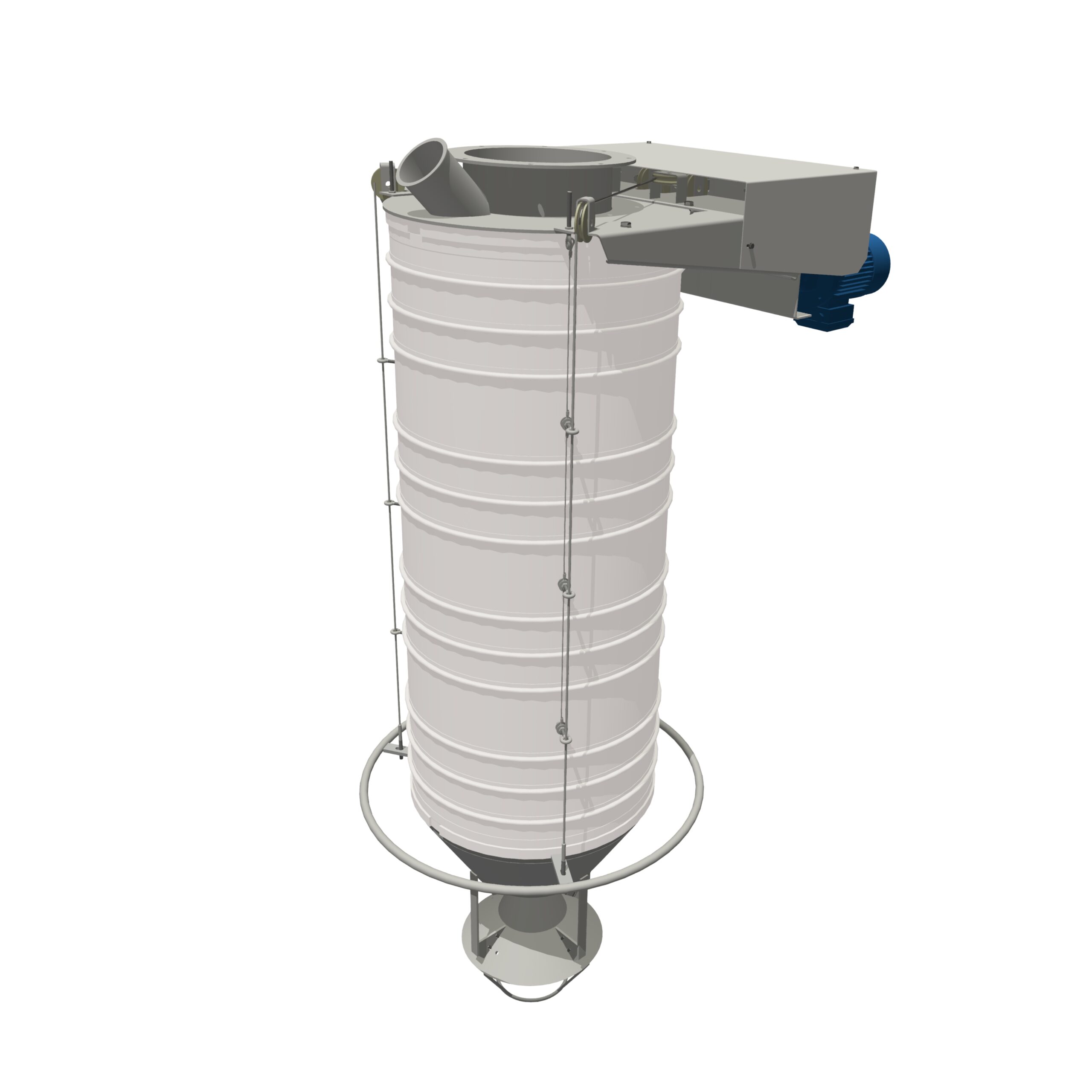

Beschrijving Beladingsbalg JHBB300
De JHBB300 beladingsbalg van Jansen&Heuning heeft een doorlaatdiameter van 300 mm en daarmee een globale maximale capaciteit van 250 m³/uur, die enigszins afhankelijk is van het product.
Toepassing JHBB300 beladingsbalg

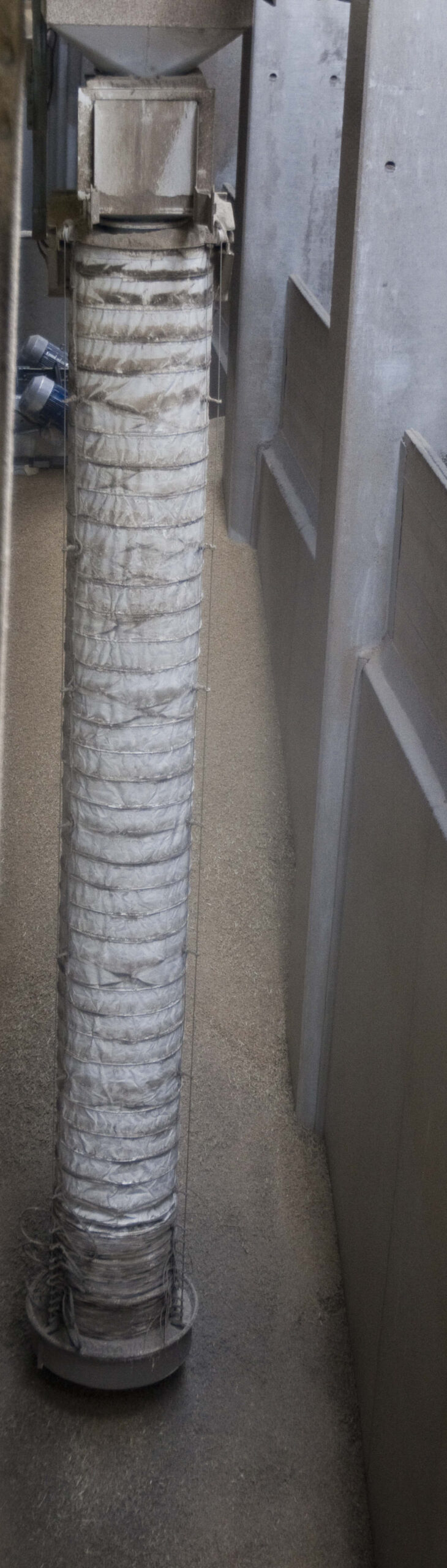

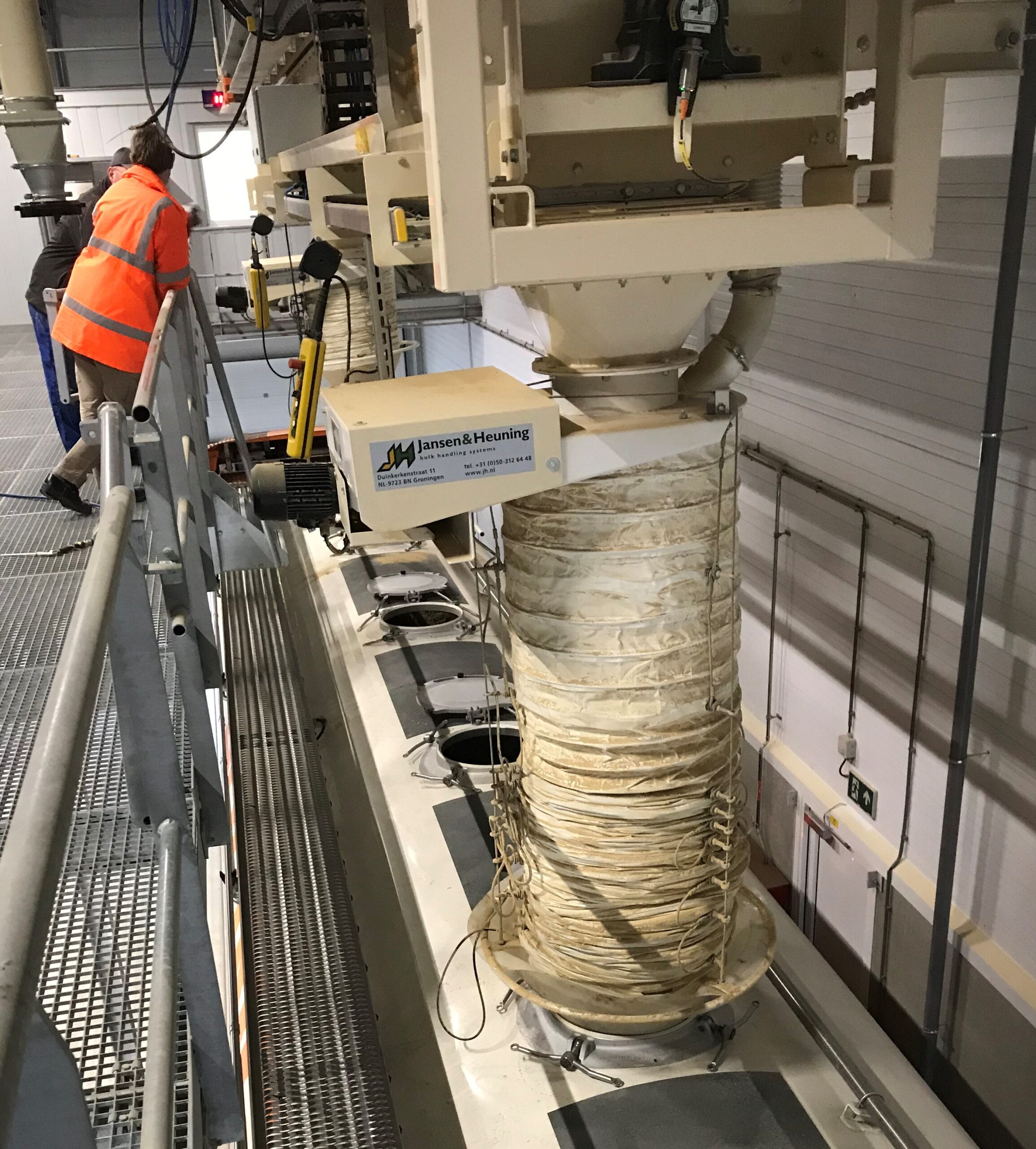

Door de modulaire opbouw is de JHBB300 beladingsbalg leverbaar voor het laden van bulktank-vrachtwagens, wagons, schepen en losse bulkopslag.
Specificaties JHBB300 beladingsbalg
- Leverbaar in lengtes volgens de onderstaande tabel.

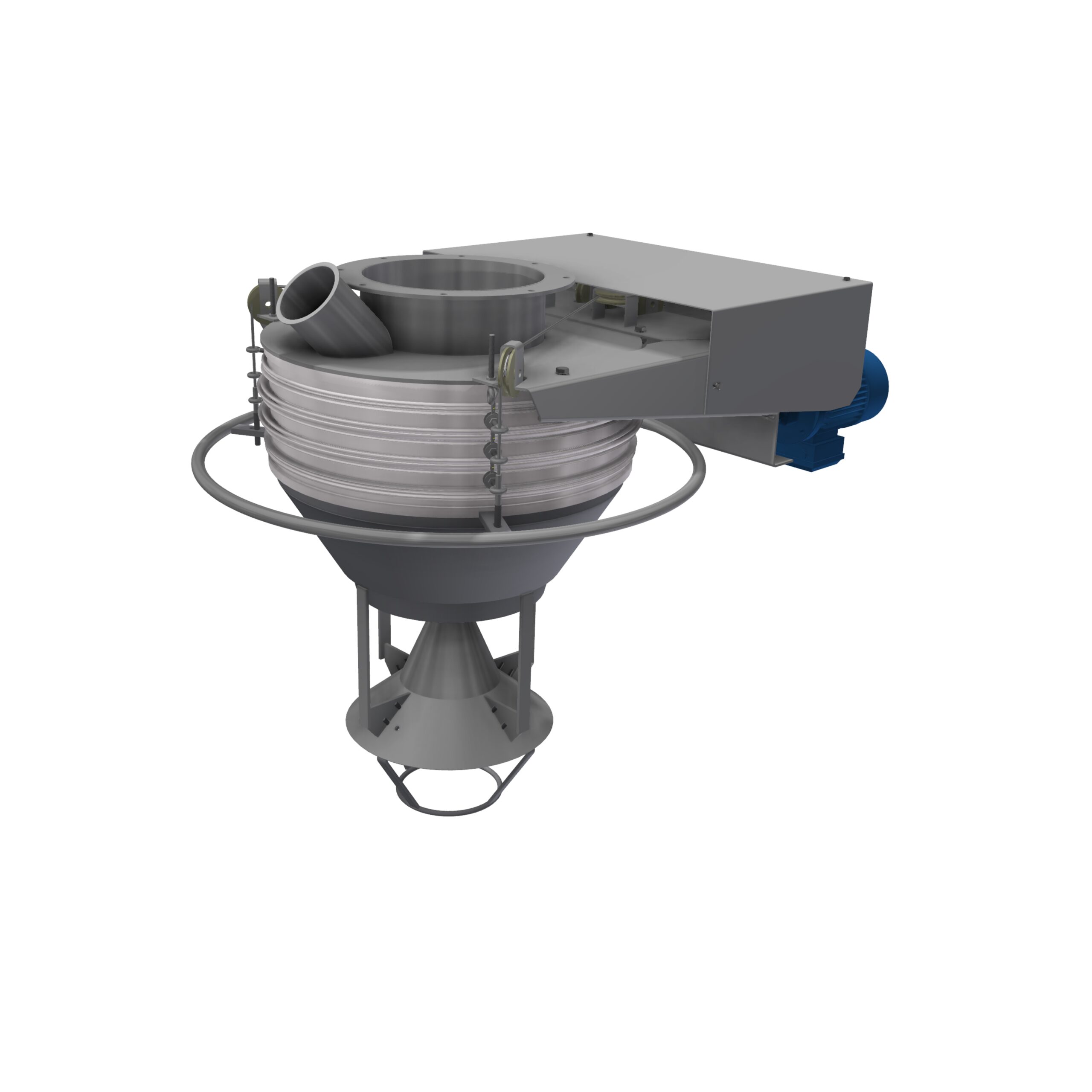

| Aantal modules | Ingeschoven (mm) | Uitgeschoven (mm) | Ingeschoven met sluitconus (mm) | Uitgeschoven met sluitconus (mm) |
|---|---|---|---|---|
| 1 | 415 | 1015 | 785 | 1105 |
| 2 | 460 | 1360 | 830 | 1450 |
| 3 | 505 | 1705 | 875 | 1795 |
| 4 | 550 | 2050 | 920 | 2140 |
| 5 | 595 | 2395 | 965 | 2485 |
| 6 | 640 | 2740 | 1010 | 2830 |
| 7 | 685 | 3085 | 1055 | 3175 |
| 8 | 730 | 3430 | 1100 | 3520 |
| 9 | 775 | 3775 | 1145 | 3865 |
| 10 | 820 | 4120 | 1190 | 4210 |
| 11 | 865 | 4465 | 1235 | 4555 |
| 12 | 910 | 4810 | 1280 | 4900 |
| alle maten in mm |
- Buitenhoes van versterkt PVC

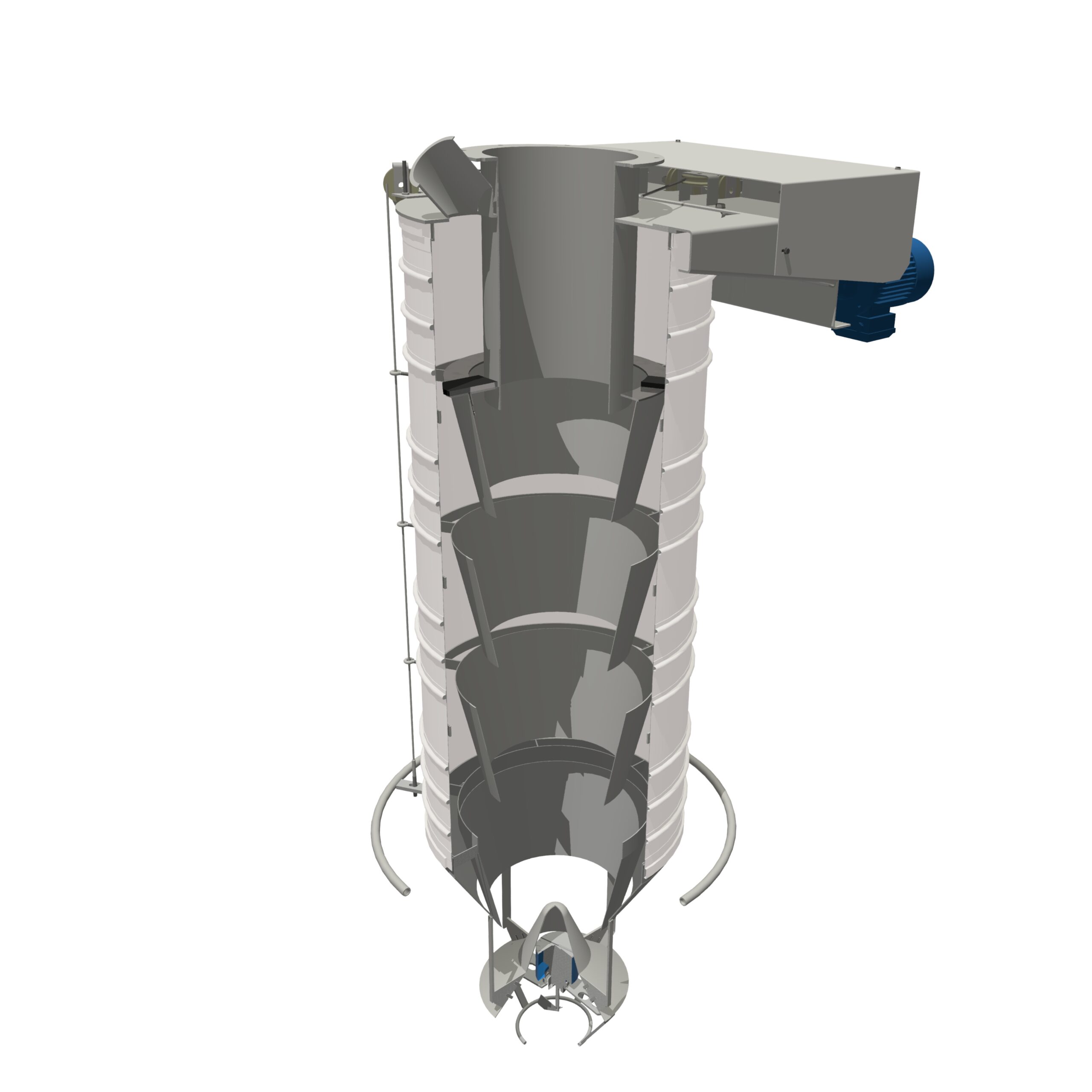

- Een gescheiden kanaal voor de productstroom met de conische productgeleiders en de stofafzuiging
- Automatische afsluiting van de stofafzuiging in ingetrokken positie, diameter 100 mm
- Elektrolier 0,55 kW of 1,1 kW
– beschermingsklasse IP55
– voeding 400 V, 3 fasen - Hijsbeweging door drie buiten-liggende RVS-kabels
- Slap-koord-detectie
- Aansluitklemmenkast voor de besturing
Uitvoeringsopties en accessoires
- De door de klant gewenste lengte, zie de tabel
- Contactdelen in Staal, RVS-304 of RVS-316
- Draaivleugelsensor of capacitieve voeler voor het detecteren van het productniveau
- Sluitconus voor morsvrij intrekken van de balg na de laadsessie

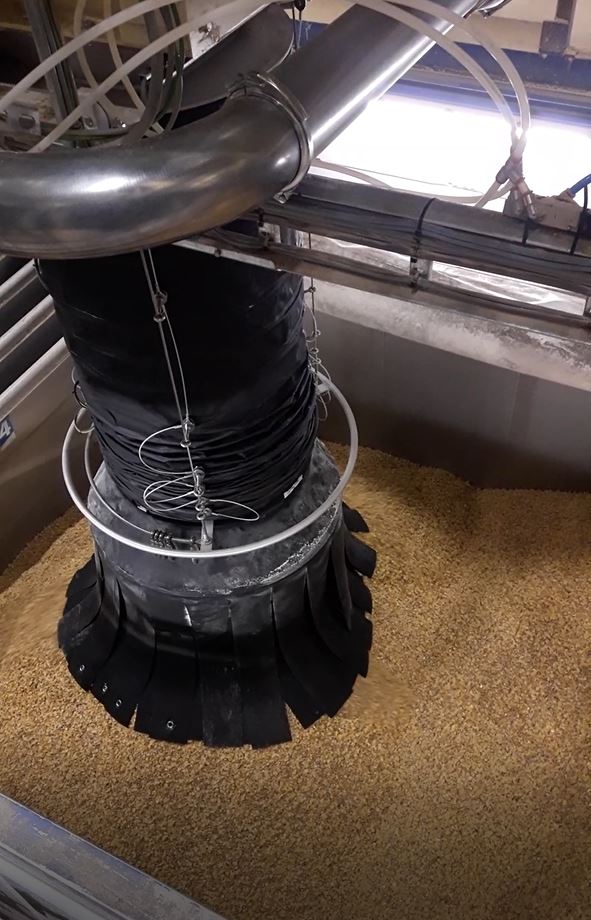

- Stofrok voor het beladen van open wagens
- Stoffilter op de balg
- Leiding naar de silo met een vuile-lucht ventilator. Het (aanwezige) stoffilter reinigt de lucht
- Trilmotor op de uitloopconus
- Complete besturingskast
– met bedieningsknoppen
– potentiaalvrij contact voor aan/uit producttoevoer
– automatisch volgen niveau van de bulktankwagen
– automatisch volgen productniveau bij open wagens, schepen en bulkopslag
– eindschakelaar voor de bovenste stand - Bedieningspeer voor de besturing
- Rubberbekleding op de uitloopconus voor een betere afsluiting van de bulktankwagen
- Dubbelwandige uitloopconus voor hele fijne poeders, waardoor minder product wordt opgezogen
- Voor stofexplosiegevaarlijk product:
– buitenhoes en eventuele stofrok van antistatisch materiaal (is altijd zwart)
– aandrijving en elektro geschikt voor ATEX-zone 21 of 22. - Voor licht product en lage capaciteit een uitvoering zonder trechters met grote doorlaat
- Handlier in plaats van de elektrische lier
- Montage op locatie.
