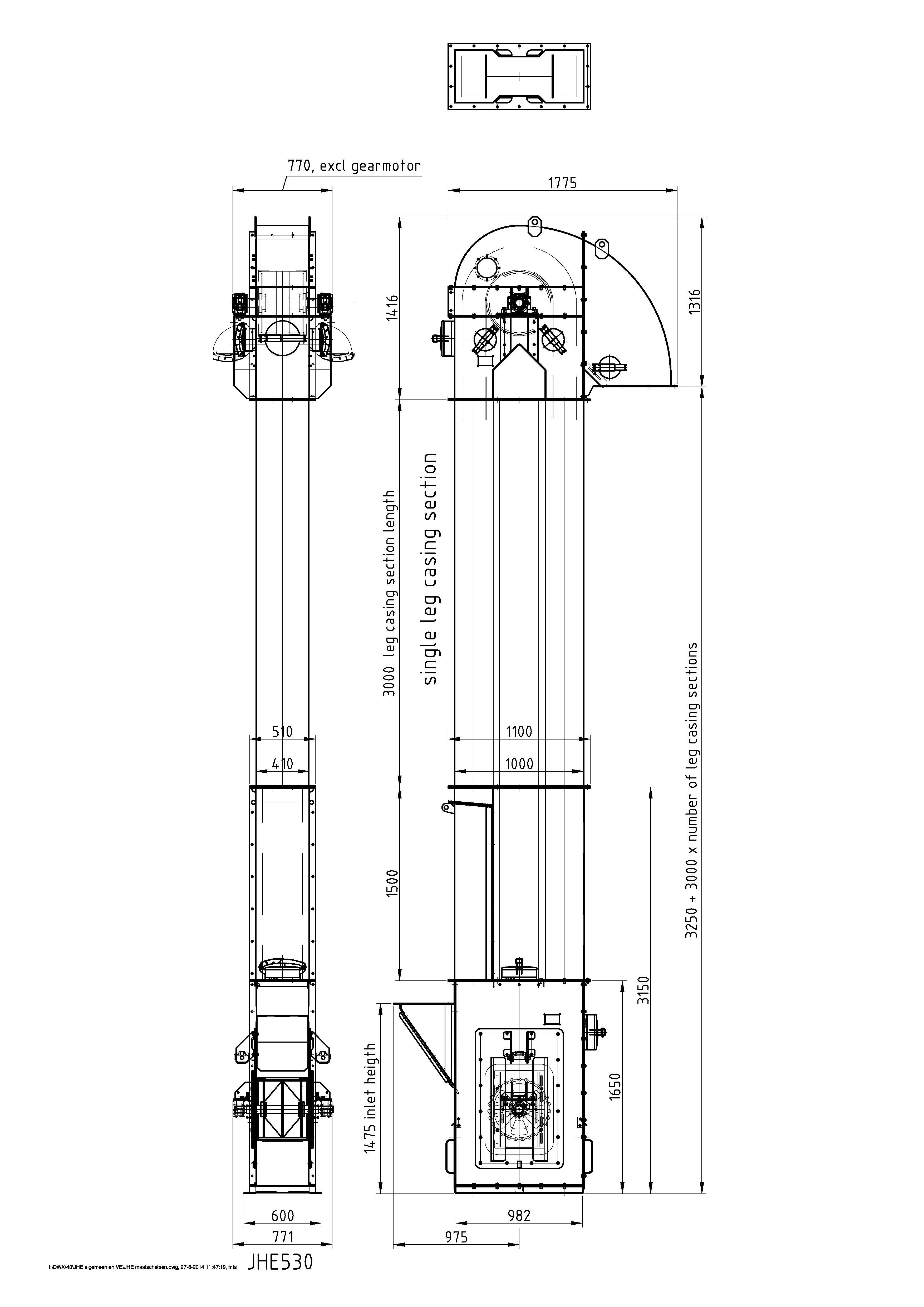

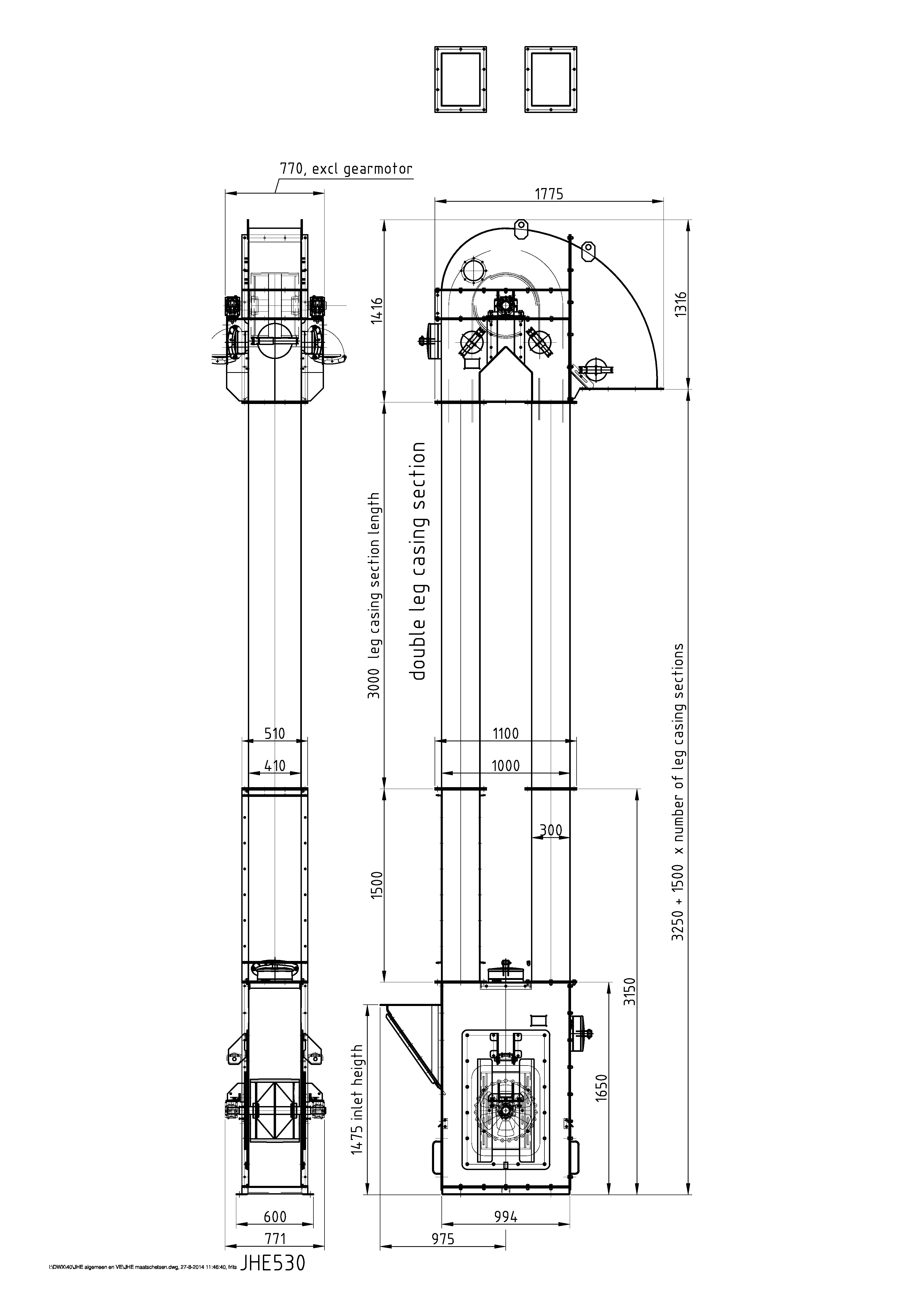

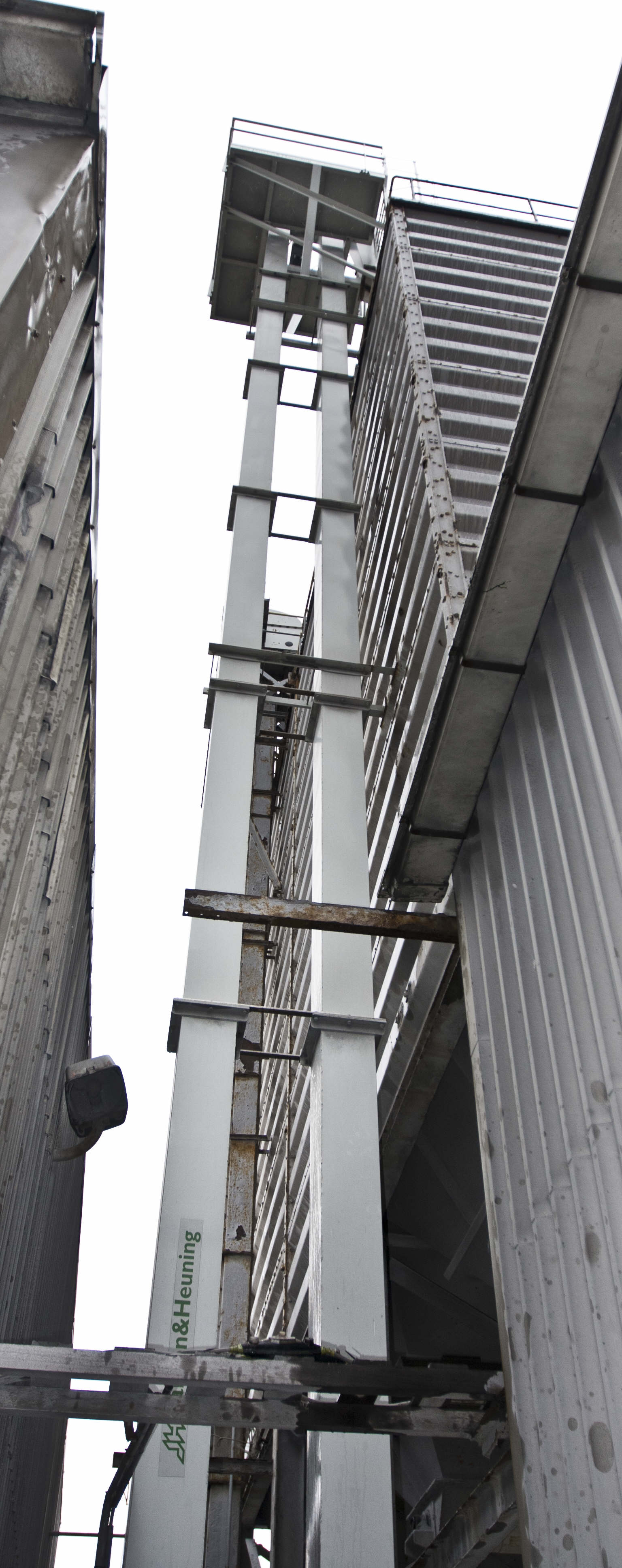

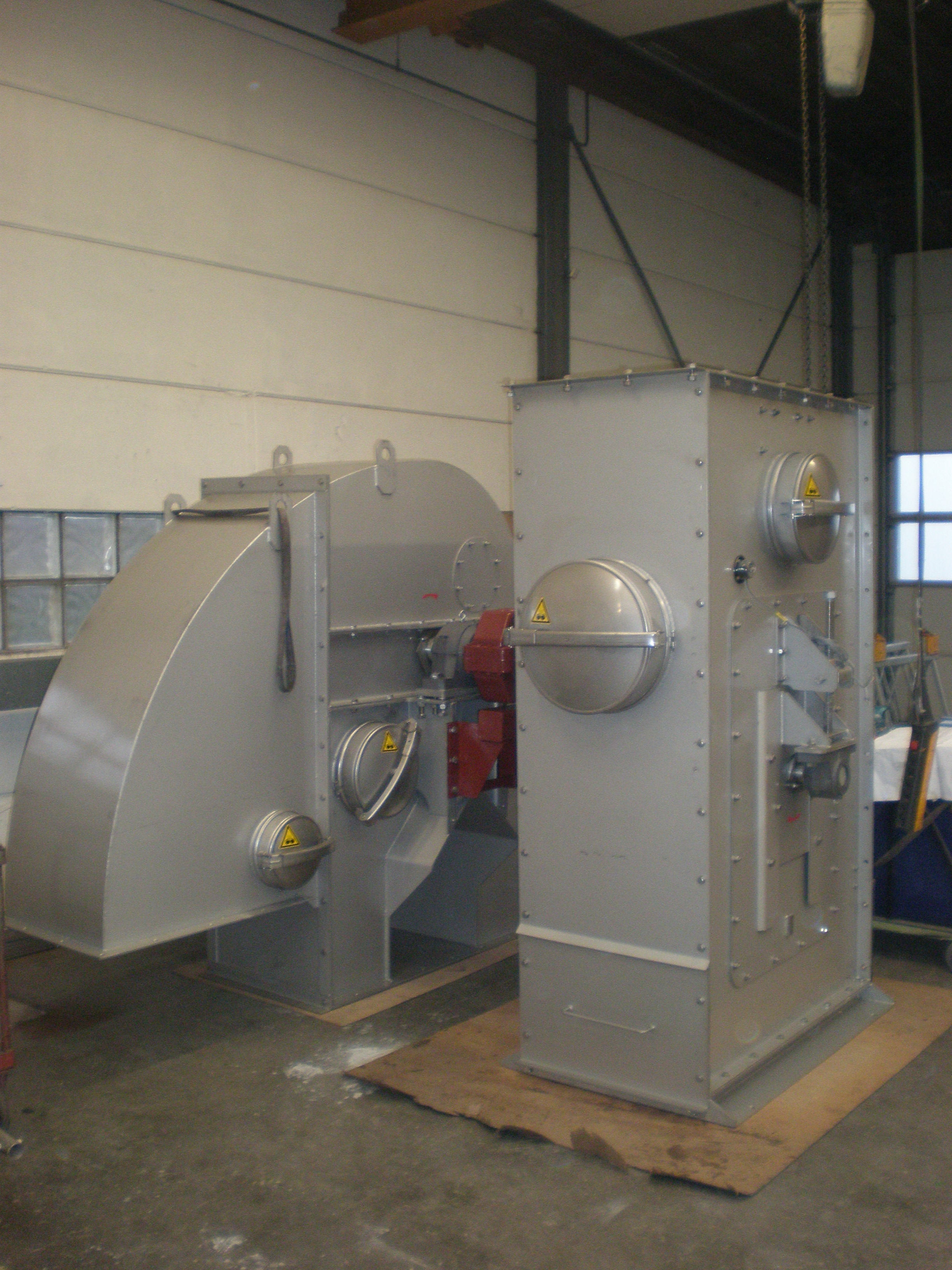

Beschreibung JHE530 Becherwerke
| Maßcode | 530 | |
| Durchmesser Antriebs-/Umlenktrommel | A | 490 |
| Breite Becherwerksfuß | B | 1000 |
| Höhe becherwerksfuß | C | 1650 |
| Höhe Einlauf | D | 1475 |
| Tiefe Einlauf | E | 420 |
| Achsenlänge Umlenktrommel | F | 775 |
| Höhe Becherwerkskopf | G | 1350 |
| Höhe Entleerung | H | 1250 |
| Breite Becherwerkskopf | I | 1775 |
| Tiefe Becherwerksschacht | J | 300 |
| Breite Becherwerksschacht | K | 410 |
| Länge Schachtsegment | M | 3000 |
| Schachtanzahl | 1 / 2 | |
| Gesamtlänge minus Achsabstand | 2725 | |
| Förderleistung (Hochleistungsbecher) (m³/h bei 1 m/s) | 100 | |
| Förderleistung (Kunststoffbecher für Sand und Kies) (m³/h bei 1m/s) | 80 | |
| Maßangaben in mm | ||
